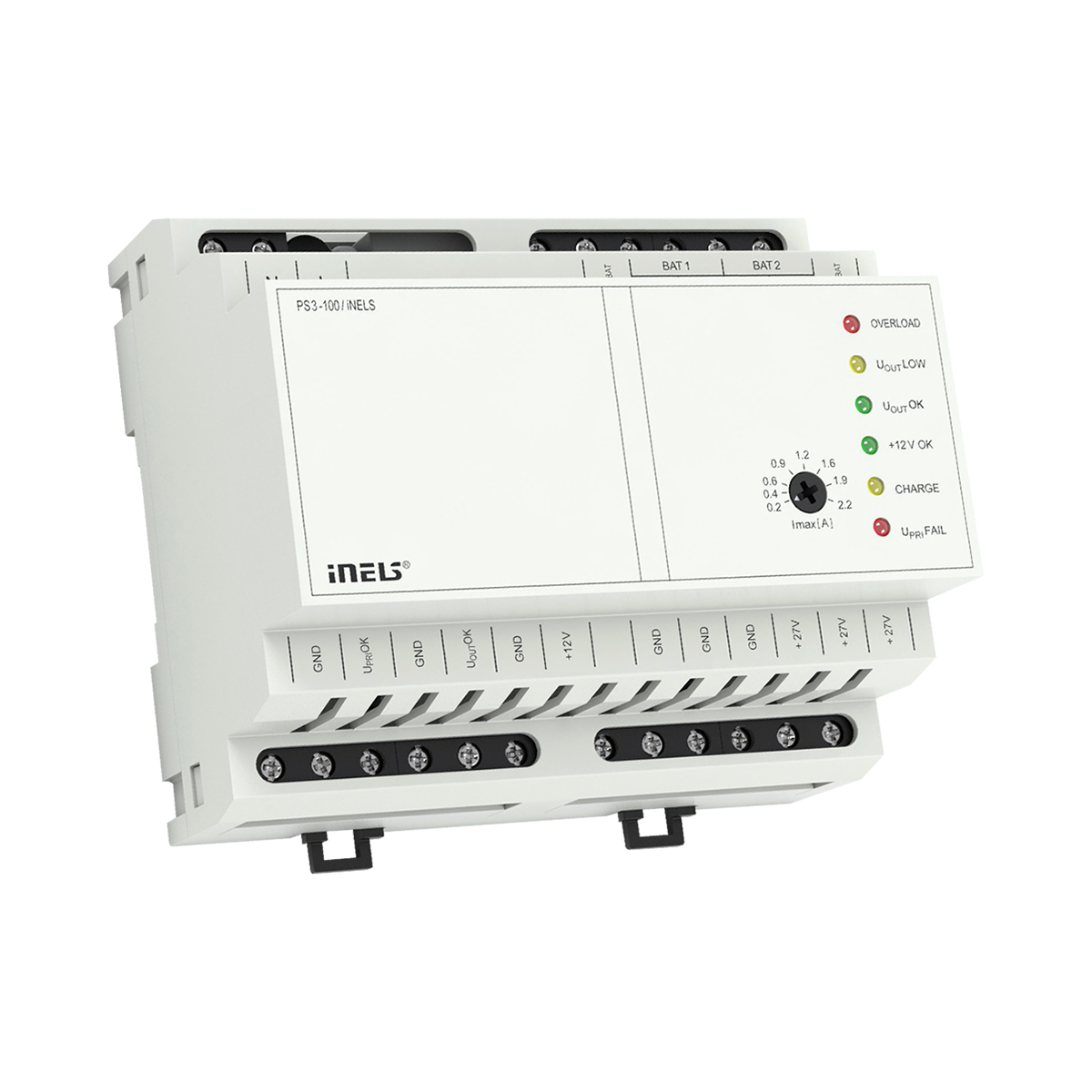

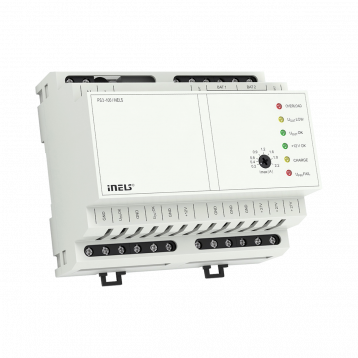

Napájecí zdroj PS3-100/iNELS

Popis

• Zdroj PS3-100/iNELS slouží k napájení centrálních jednotek a externích masterů v rámci sběrnicové elektroinstalace iNELS.
• Prostřednictvím oddělovačů sběrnice od napájecího napětí BPS3-01M a BPS3-02M napájí větve sběrnice BUS, ze které jsou dále napájeny periferní jednotky iNELS.
• Výstupní napětí DC 27,6 V and DC 12,2 V je galvanicky odděleno od sítě.
• Zdroje napětí 27 V DC a 12 V DC mají společnou svorku GND.
• PS3-100/iNELS je vybaven elektronickou ochranou proti zkratu, přepětí, výkonovému a teplotnímu přetížení.
• Funkce UPS – zálohování výstupů zálohovacími bateriemi.
• Po připojení AC napájecího napětí jsou zálohovací baterie dobíjeny ze zdroje 27.6 V DC.
• Zálohovací baterie jsou jištěny tavnou pojistkou zajišťující ochranu proti zkratu nebo přepólování baterií.
• Plynule nastavitelný maximální nabíjecí proud zálohovacích baterií.
• Signalizace provozních a poruchových stavů pomocí 6 LED diod umístěných na čelním panelu napájecího zdroje.
• 2 STATUS výstupy s otevřeným kolektorem pro hlášení provozních stavů napájecího zdroje
• Napájecí zdroj dodává výkon prioritně do systému iNELS a zbývající výkon je využit pro dobíjení zálohovacích baterií.
• Při zcela vybitých zálohovacích bateriích se baterie automaticky odpojí od zátěže.
• PS3-100/iNELS v provedení 6-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Napájecí napětí: 100 - 250 V AC / 50 - 60 Hz
• Ztrátový výkon: max. 20 W
• Krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
• Instalace: na DIN lištu EN60715
• Provedení: 6-MODUL
• Rozměry: 90 x 105 x 65 mm
• Hmotnost: 401 g
