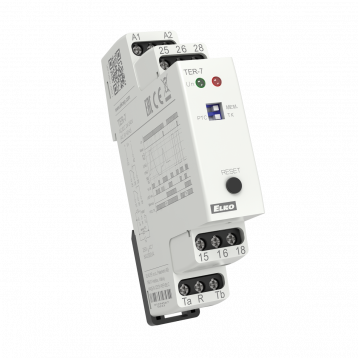

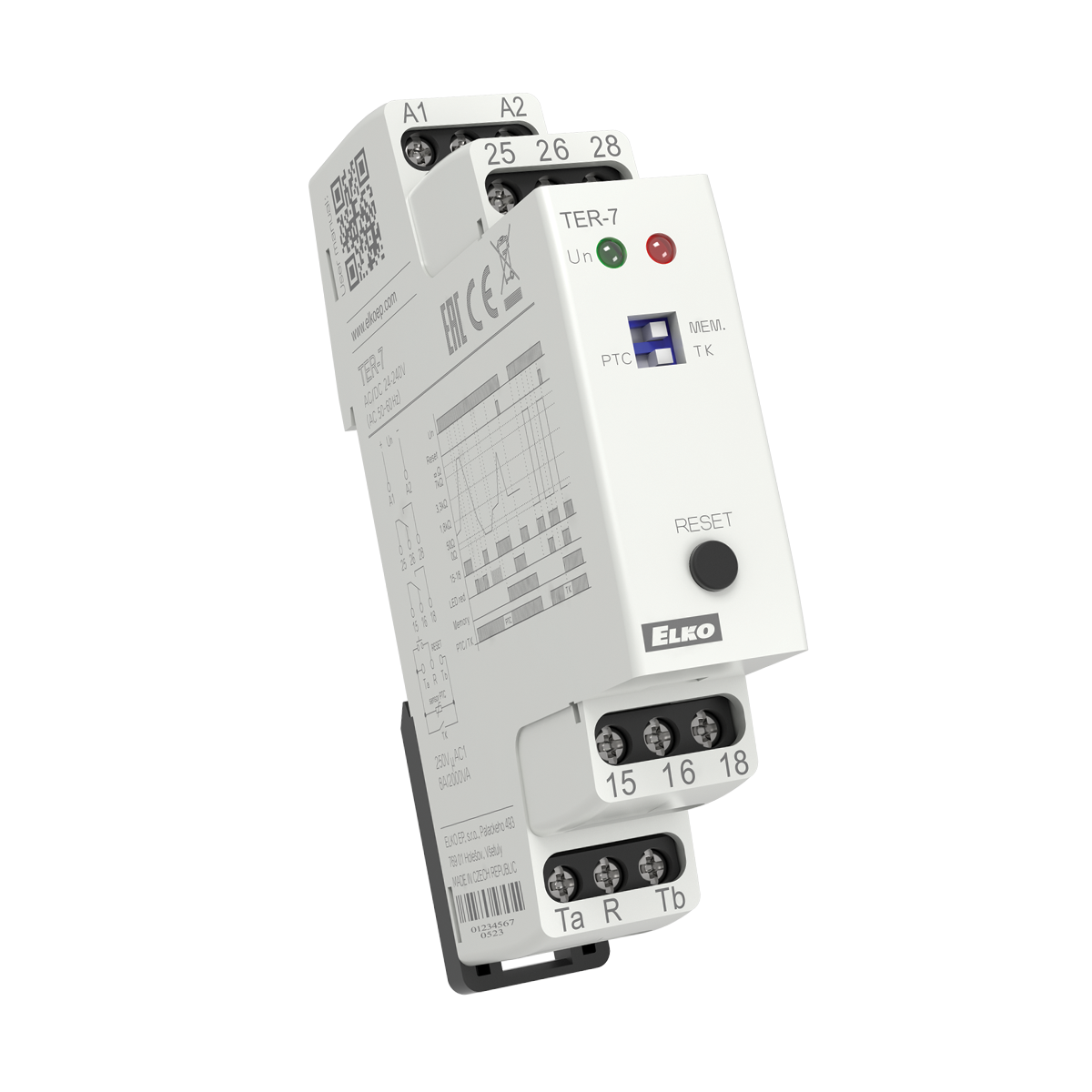

Termostat nadzoru temperatury uzwojenia silnika TER-7

OPIS

• Kontroluje temperaturę uzwojenia silnika.
• Na stałe ustawione progi załączania.
• Korzysta z czujnika PTC wbudowanego w uzwojenie silnika przez producenta, lub czujnika zewnętrznego PTC.
• Funkcja PAMIĘĆ - styki są rozłączone w stanie błędu do momentu interwencji operatora (naciśnięcie przycisku RESET).
• Funkcja RESET stanu błędu:
  • przyciskiem na panelu przednim
  • stykiem zewnętrznym (zdalnie poprzez dwa przewody)
• Zaciski czujnika nie są galwanicznie odseparowane, ale można je podłączyć do zacisku PE bez ryzyka uszkodzenia urządzenia.
• W przypadku zasilania z sieci przewód neutralny musi być podłączony do zacisku A2!

DANE TECHNICZNE

• Napięcie zasilania: AC/DC 24 - 240 V ( AC 50 - 60 Hz )
• Pobór mocy: maks. 2 VA / 1 W
• Ilość styków: 2x przełączny ( AgNi )
• Montaż: szyna DIN EN 60715
• Stopień ochrony obudowy: IP40 od strony panelu przedniego / IP20 zaciski
• Wymiary: 90 x 17.6 x 64 mm
• Waga: 71 g
