Przekaźnik nadzorczy napięcia w 3F z ustawialnym
poziomem Umin
HRN-56

OPIS

• Przekaźnik nadzoruje kolejność i zanik fazy (np. kontrola prawidłowych obrotów silnika, napędów,...).
• Przekaźnik przeznaczony do nadzoru sieci 3-fazowych.
• Zasilanie ze wszystkich faz, tzn. że przekaźnik działa również przy zaniku jednej z faz.
• Napięcie zasilania i nadzorowane Un:
• 1-modułowe:
  HRN-56/120 - 3 x 120 V

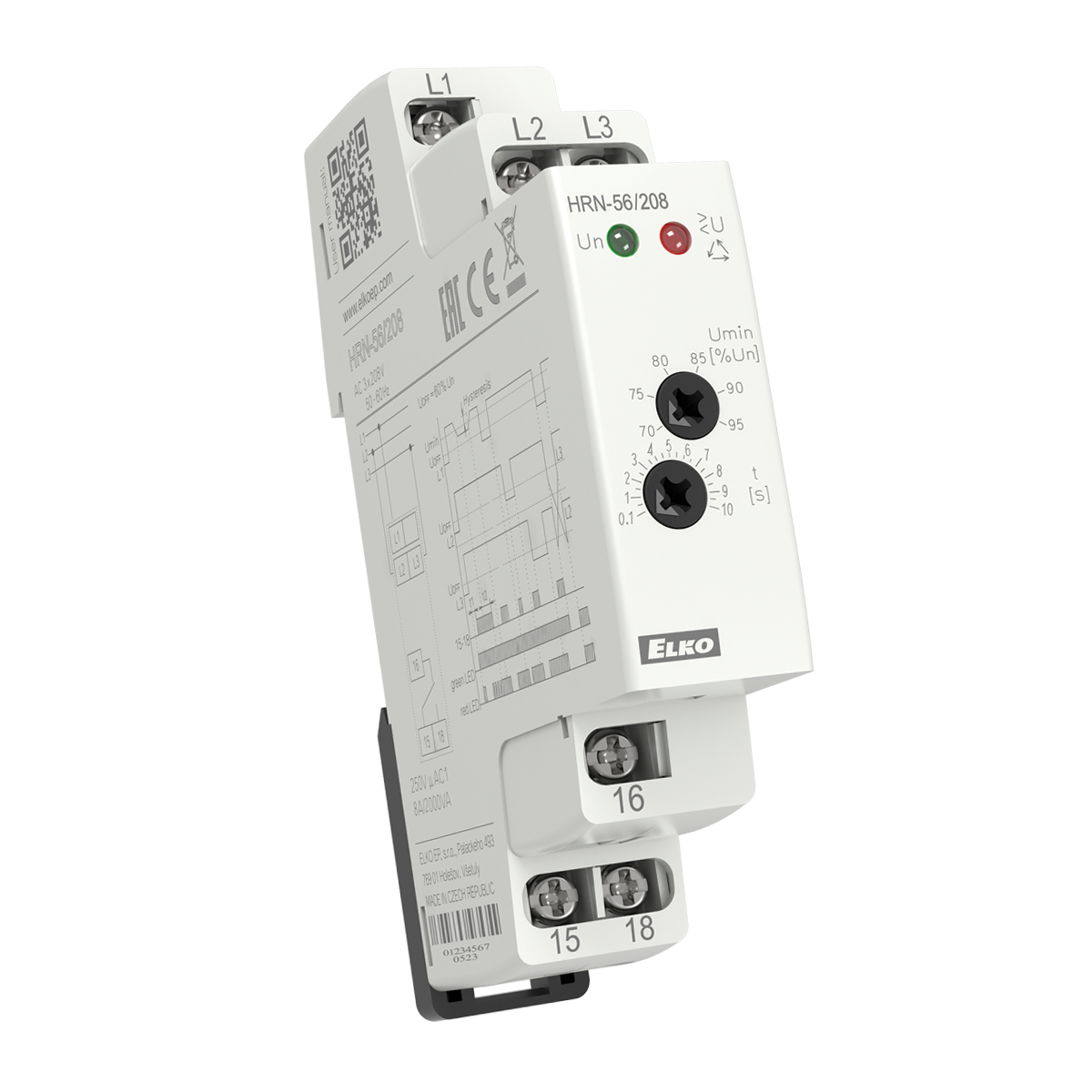

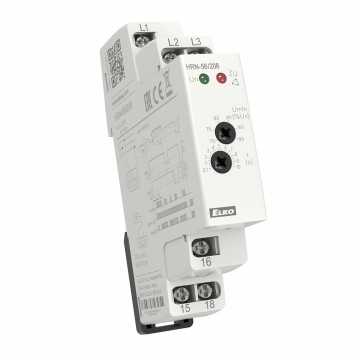

  HRN-56/208 - 3 x 208 V
  HRN-56/240 - 3 x 240 V

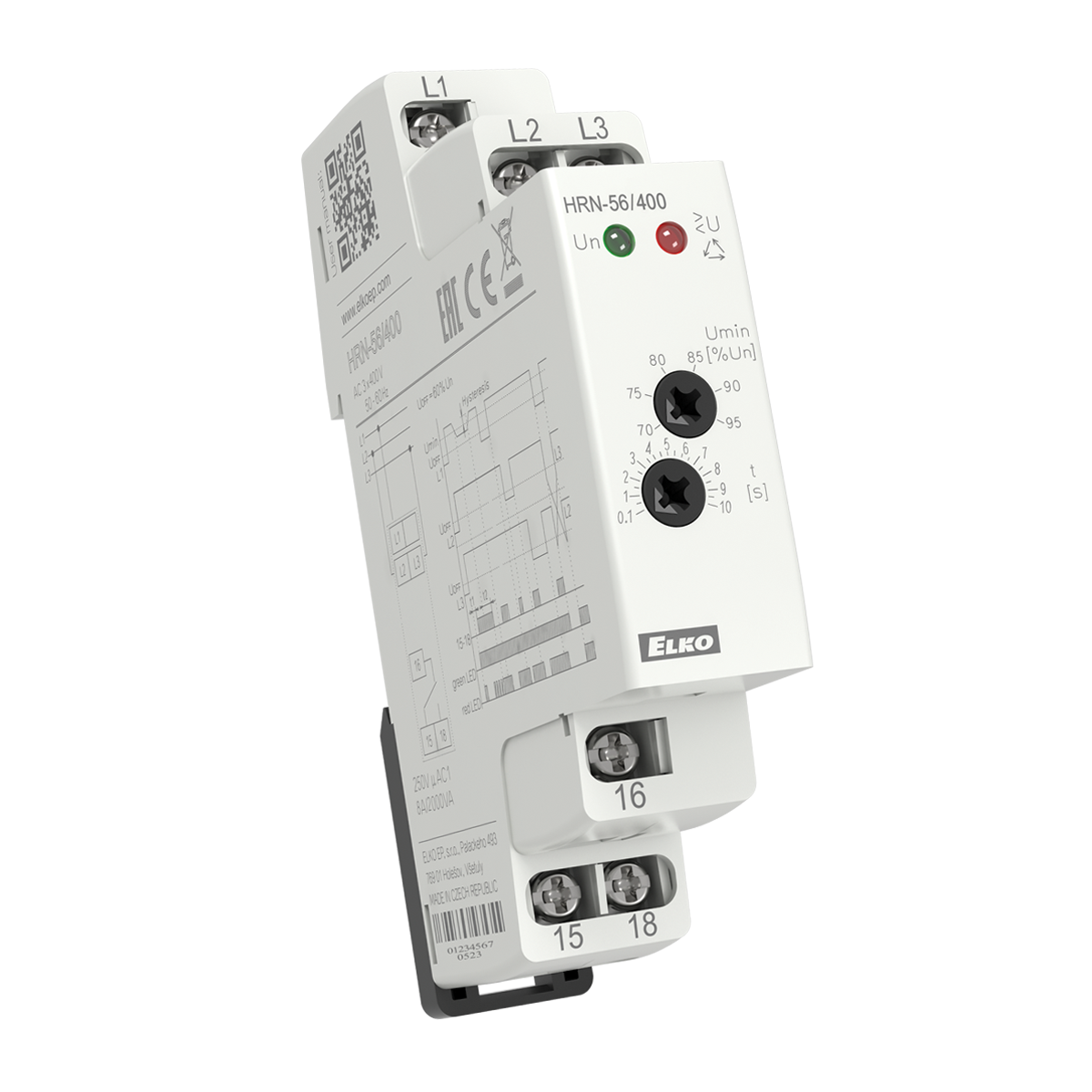

  HRN-56/400 - 3 x 400 V

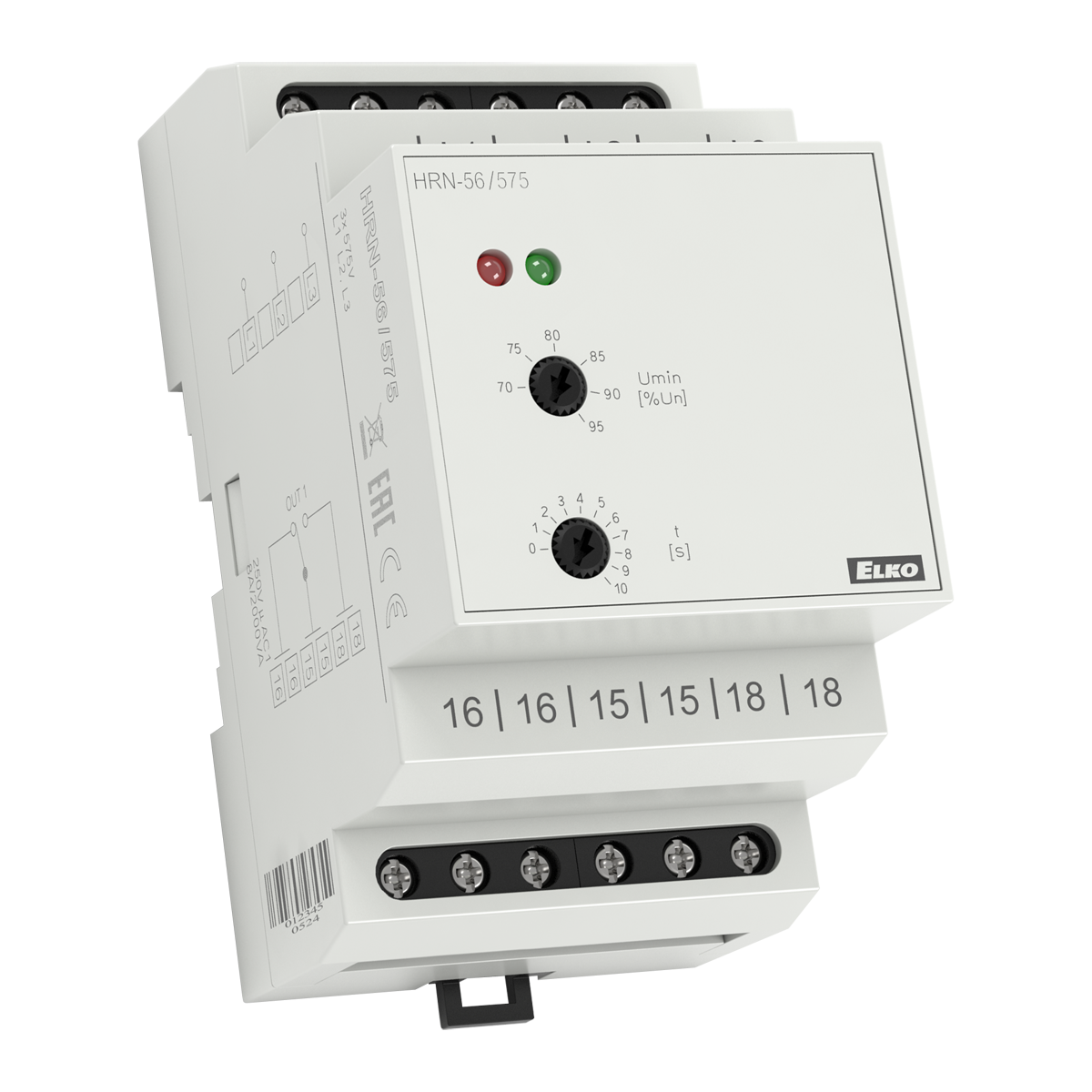

• 3-modułowe
  HRN-56/480 - 3 x 480 V
  HRN-56/575 - 3 x 575 V
• Opóźnienie stałe T1 (500 ms) i opóźnienie ustawialne T2 (0 - 10 s).
• Stan błędu sygnalizowany jest diodą LED i następuje rozłączenie styku przekaźnika.
• Styk wyjściowy 1x przełączny 8 A / 250 V AC1.
• Wykonanie 1-modułowe, 3-modułowe, montaż na szynie DIN.

DANE TECHNICZNE

• Próg Umin: ustawialny, 70 - 95 % Un
• Ilość styków: 1 x przełączny 8 A/250 V AC1 (AgNi, 2500 VA)
• Wykonanie 1-MODUŁOWE
• Montaż: szyna DIN EN 60715

Pliki do pobrania

• EC Declaration of conformity HRN-56 208

  Format: pdf | Wielkość : 354 kB | 19. 04. 2024

• EC Declaration of conformity HRN-56 240

  Format: pdf | Wielkość : 344 kB | 19. 04. 2024

• EC Declaration of conformity HRN-56 400

  Format: pdf | Wielkość : 358 kB | 19. 04. 2024

• EC Declaration of conformity HRN-56 480

  Format: pdf | Wielkość : 349 kB | 19. 04. 2024

• EC Declaration of conformity HRN-56 575

  Format: pdf | Wielkość : 349 kB | 19. 04. 2024

• HRN-56 karta katalogowa PL

  Format: pdf | Wielkość : 176 kB | 19. 04. 2024
• Zobrazit více...
