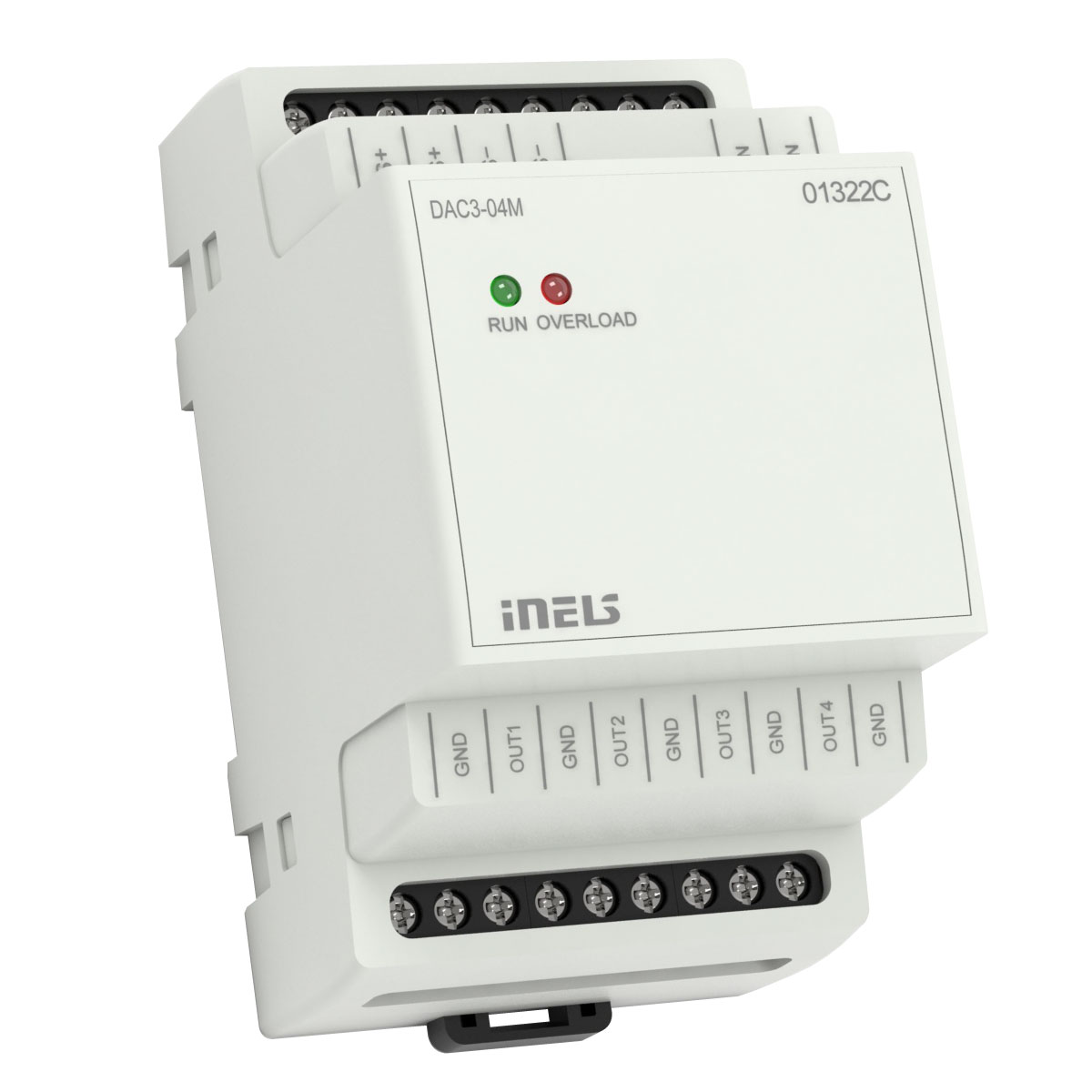

Převodník digital-analog DAC3-04M

• DAC3-04M je převodník digitálního signálu na analogový napěťový signál.
• Převodník generuje 4 analogové napěťové signály, které podle typu ovládaného zařízení mohou být regulovány v rozsahu 0(1) - 10 V.
• Používá se pro regulaci a řízení zařízení, které mohou být tímto signálem ovládány (stmívatelné předřadníky zářivek a jiných typů světelných zdrojů - např. LED panely ze sortimentu ELKO Lighting, stmívací aktor pro LED a RGB pásky RFDA-73M/RGB, termostatické hlavice, servopohony, prvky měření a regulace a jiné).
• Rozsah výstupního napětí je volitelný v programu iDM3.
• Převodník je vybaven teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ.
• DAC3-40M v provedení 3-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Měření teploty: ANO, vstup na ext. teplotní senzor TC/TZ
• Rozsah a přesnost měření teploty: -20 .. +120 °C; 0.5 °C z rozsahu
• Instalační sběrnice: BUS
• Indikace stavu jednotky: zelená LED RUN
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Stupeň krytí:  IP20 přístroj, IP40 se zákrytem v rozvaděči
• Pracovní poloha: libovolná
• Instalace: do rozvaděče na DIN lištu EN 60715
• Rozměry: 90 x 52 x 65 mm
• Hmotnost: 108 g

Pliki do pobrania

• Datasheet DAC3-04M

  Format: pdf | Wielkość : 179 kB | 26. 04. 2024

• EC Declaration of conformity DAC3-04M

  Format: pdf | Wielkość : 47 kB | 26. 04. 2024
