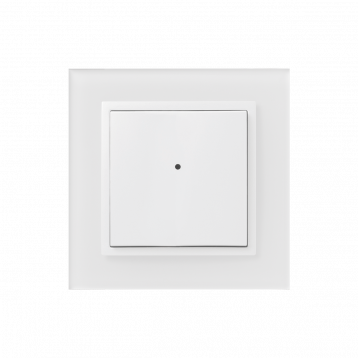

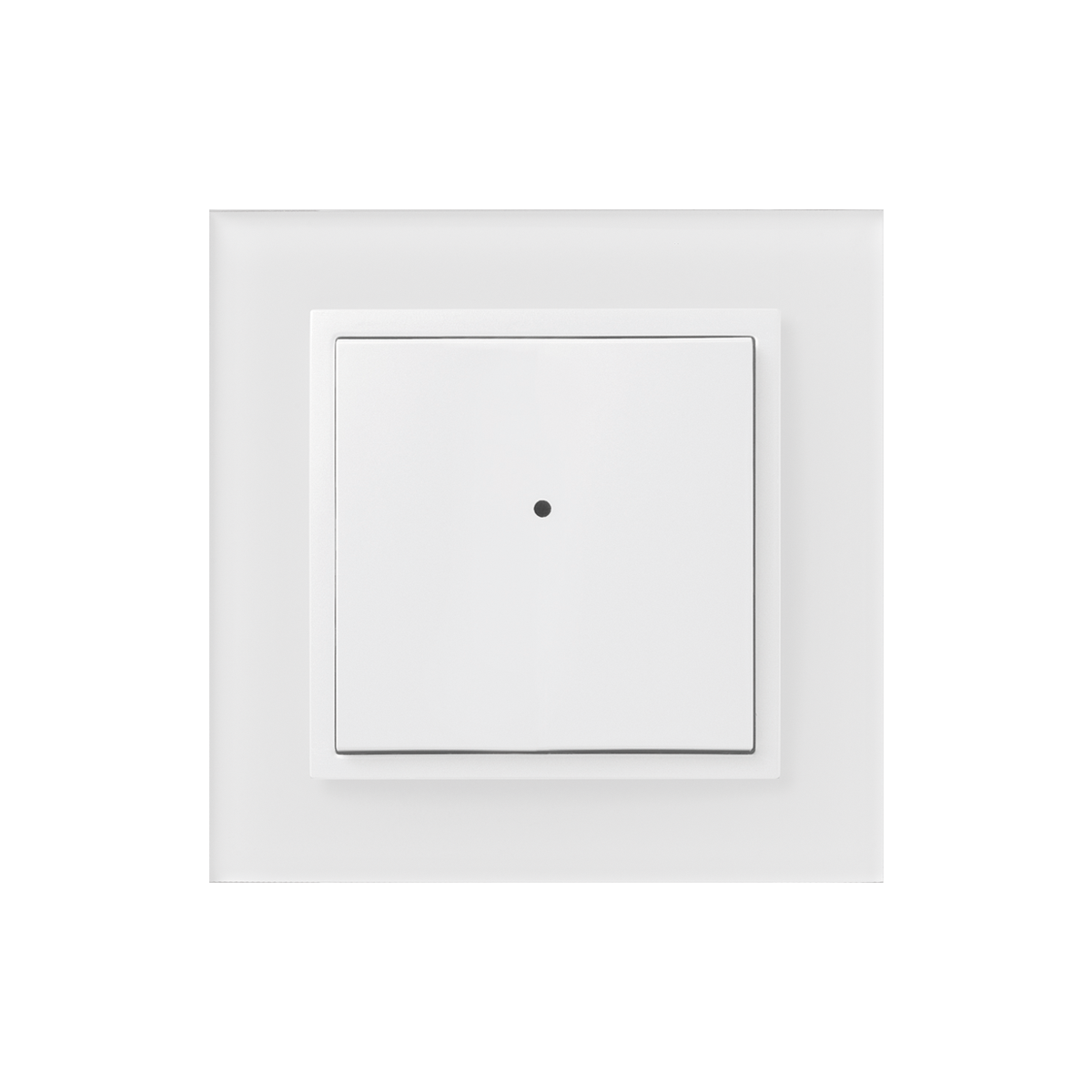

Nástěnný ovladač
WSB3-20

• Vestavěná mikrotlačítka s nízkým zdvihem nabízí elegantní a příjemné ovládání.
• Ovladače WSB3-20 a WSB3-20H jsou dodávány jako dvoukanálové.
• Indikační dvoubarevná (zelená, červená) LED dioda může signalizovat stav ovládaného spotřebiče, ale také stav libovolného senzoru nebo aktoru v systému.
• Ovladače řady WSB3 jsou kompatibilní s oběma typy rámečků LOGUS90 (85.6 x 85.6 nebo 94 x 94 mm) a dají se tedy kombinovat do vícerámečků i s klasickými přístroji této řady.
• Ovladače jsou vybaveny integrovaným teplotním senzorem. Dále jsou vybaveny dvěma analogově digitálními vstupy (AIN / DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů nebo jednoho externího teplotního senzoru TC/TZ (např. pro měření teploty podlahy).
• Ovladač WSB3-20H je navíc oproti verzi WSB3-20 vybaven také senzorem pro měření relativní vlhkosti vzduchu, a pro lepší přístup vzduchu k senzoru je možné využít namísto krytu 99601T kryt 99621T včetně příslušenství 99622 (Průhled MT) a 99623 (Průhled IRMT).
• Výhodou oproti standardním vypínačům je flexibilita a multifunkčnost WSB3-20 a WSB3-20H, které nabízejí možnost ovládání spotřebičů pomocí krátkého a dlouhého (např. stmívání, ovládání stínění, scény) stisku tlačítka.
• Každé tlačítko může ovládat kterýkoliv spotřebič v systému a lze využívat celou řadu funkcí včetně centrálních nebo časových. Dle přání zákazníka je možné volit jednoduchost/komplexnost ovládání. Velkou výhodou je možnost měnit způsob ovládání pouze softwarovou úpravou bez nutnosti stavebního zásahu do konstrukce budovy.
• Každé tlačítko (kanál) může mít například při ovládání osvětlení přiřazeny další funkční režimy:
  a) Klasický vypínač: - horní tlačítko zapnuto, spodní tlačítko vypnuto
  b) Tlačítkový ovladač (impulsní relé): - jedním stiskem zapnuto, druhý stiskem vypnuto
  c) Stmívač: - krátké stisky – zapnuto/vypnuto,
  d) Časový spínač: - po stisku zapnuto, po nastaveném čase automaticky vypne
  e) Nastavení světelných scén – např. pro sledování TV:
  - žaluzie zatáhnout
  - hlavní světlo 30% intenzity
  - lampičky na stěnách 50% intenzity.
• WSB3 jsou designově koncipovány do řady přístrojů LOGUS90 a  jsou určeny pro montáž do instalační krabice.
