Moduły sterujące i sygnalizacyjne USS

OPIS

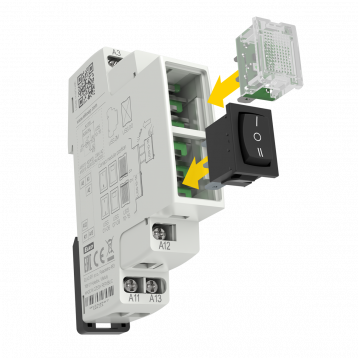

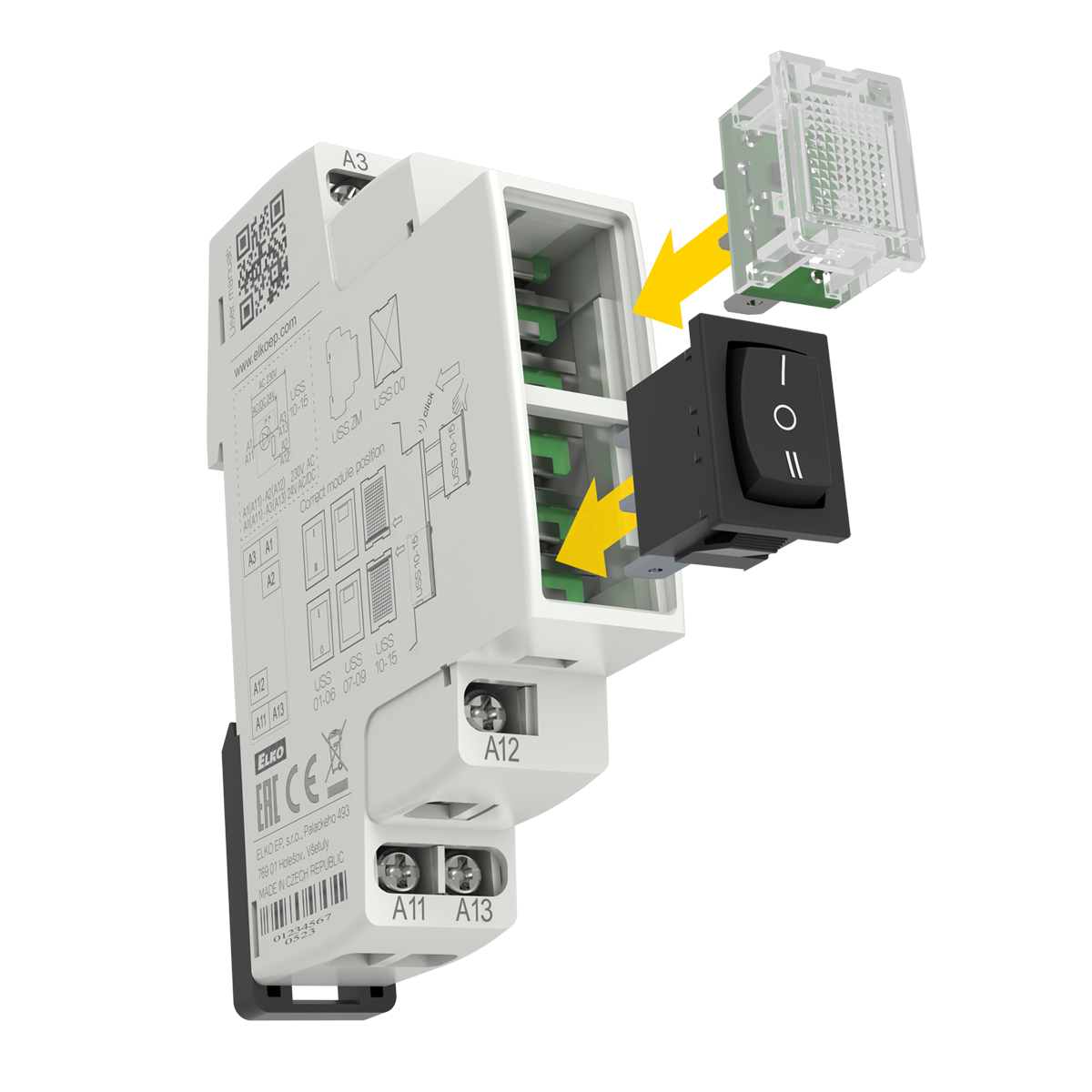

USS - “Zrób to sam” = do podstawowego modułu można “włożyć” różne elementy do łączenia i sygnalizacji.
Przeznaczone do elastycznego przełączania, sterowania i sygnalizacji obwodów mocy
Elementy modułu USS dostarczane są oddzielnie, konkretną konfigurację wybiera użytkownik
16 rodzajów elementów: łączniki, przełączniki, przyciski, podświetlone przyciski, sygnalizacja o różnych kolorach, włącznie z miganiem.
Elementy mogą być dowolnie wymieniane (np. przy zmianie aplikacji, poszerzeniu produkcji...).

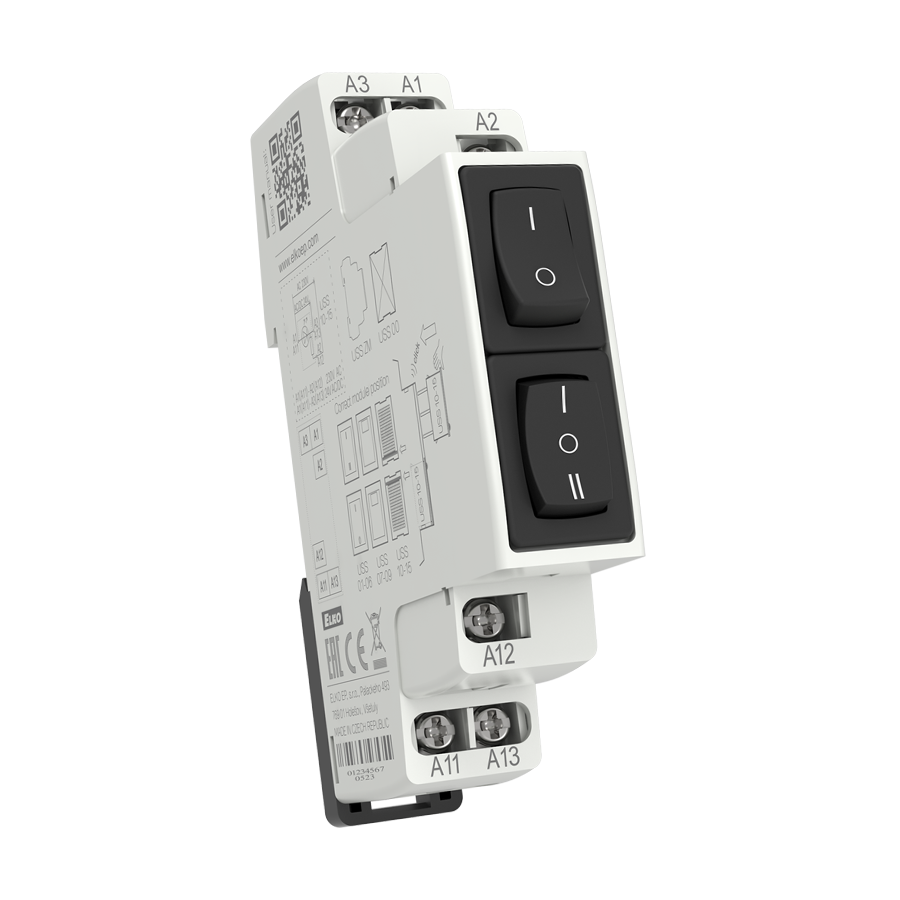

Do jednego modułu można podłączyć do 2 elementów (np. 2x przełącznik, 2x sygnalizacja lub ich kombinacja), w porównaniu do konkurencji rozwiązanie to pozwala zaoszczędzić miejsce w szafie rozdzielczej.

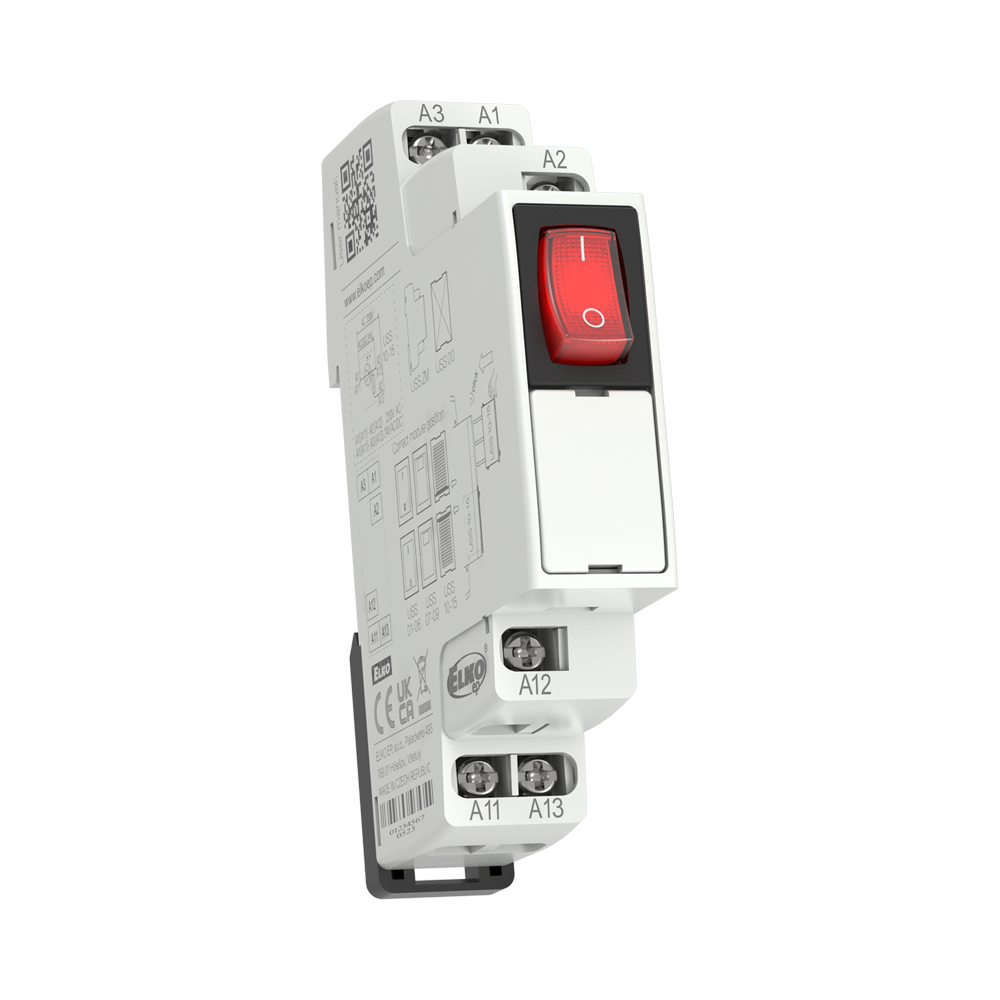

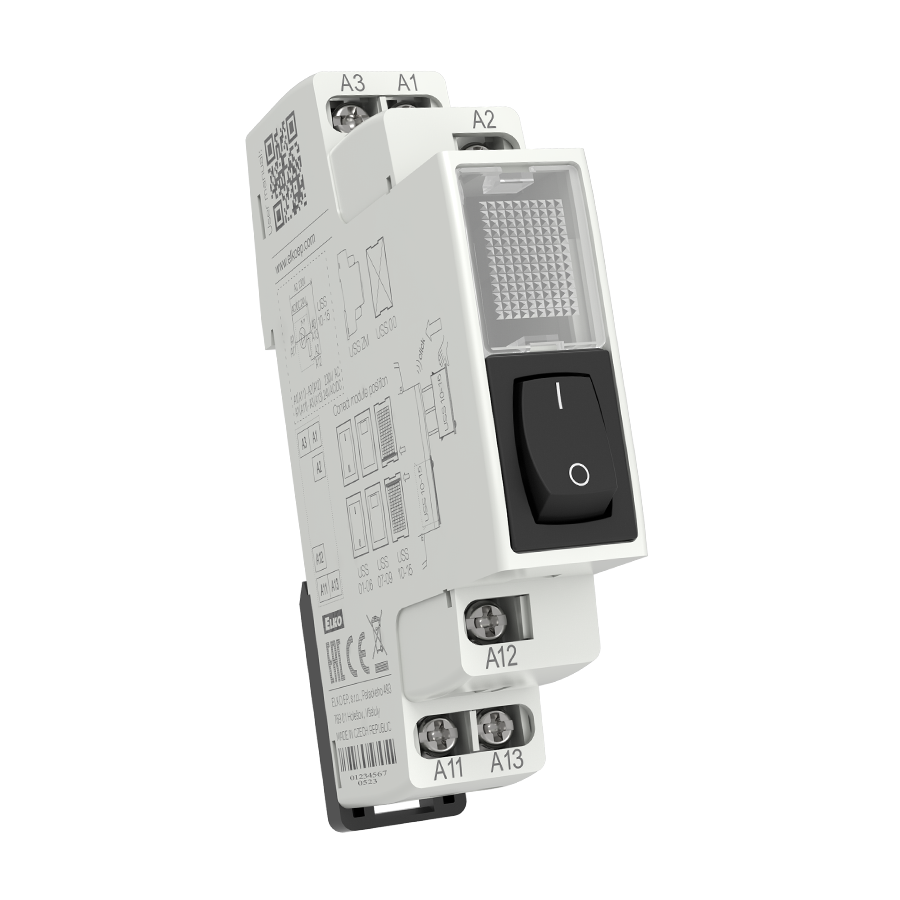

Wykonanie 1-modułowe (90 x 17.6 x 64 mm), montaż na szynie DIN.
Zakres temperatury pracy urządzenia - 20.. 55 °C.
Zaciski - przewód 2 x 2.5 mm2 , śruba M3 kombinowana głowica.

Prąd znamionowy / napięcie:
- USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
- USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
Napięcie zasilania lamp sygnalnych: AC 230 V (A1-A2) lub AC/DC 24 V (A1-A3)
Zakres temperatury pracy urządzenia - 20... +55°C
Wykonanie 1-MODUŁOWE, montaż: szyna DIN EN 60715

OZNAKOWANIE		PODŁĄCZENIE	Eshop	Model	Kod

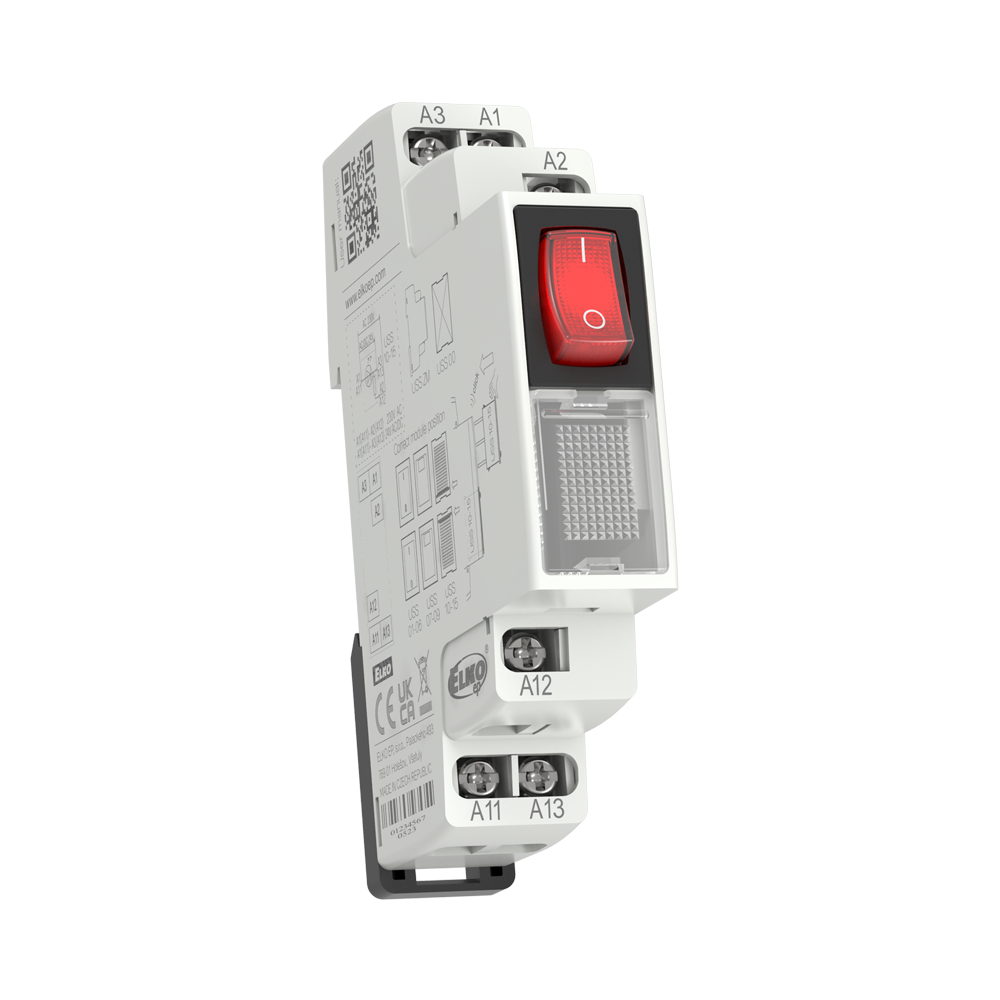

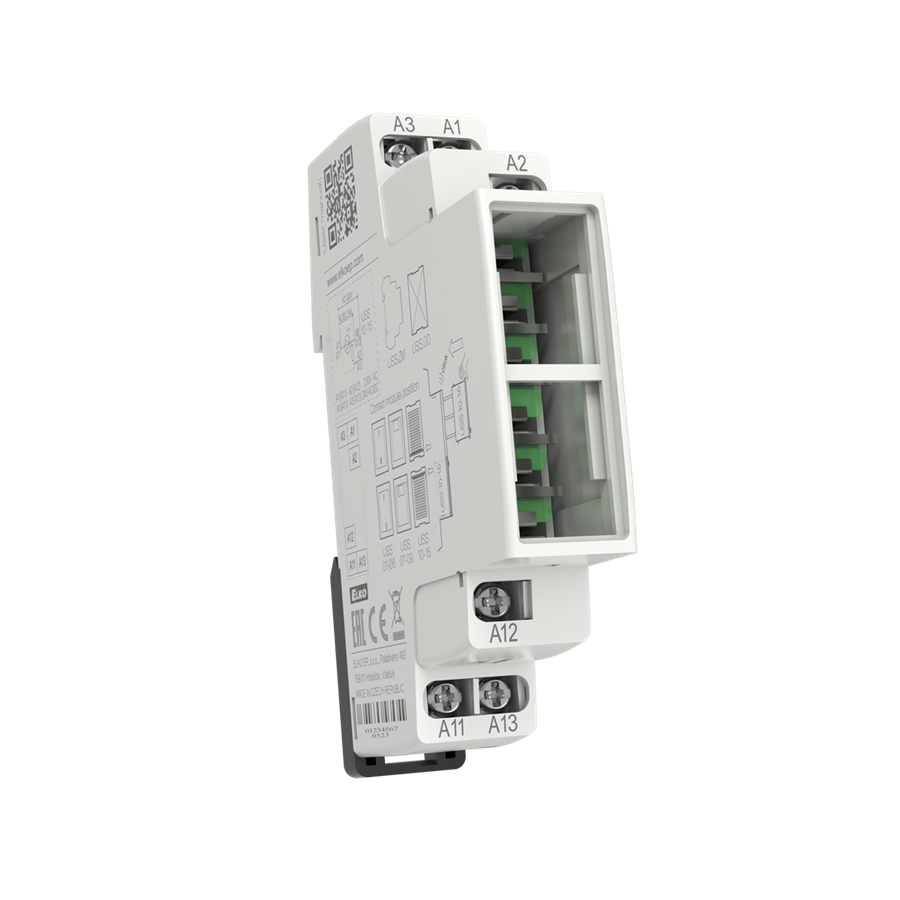

USS-ZM:	Podstawowy model (zawiera obudowę + zaciski i styki)	-	do eshopu	3D	2457

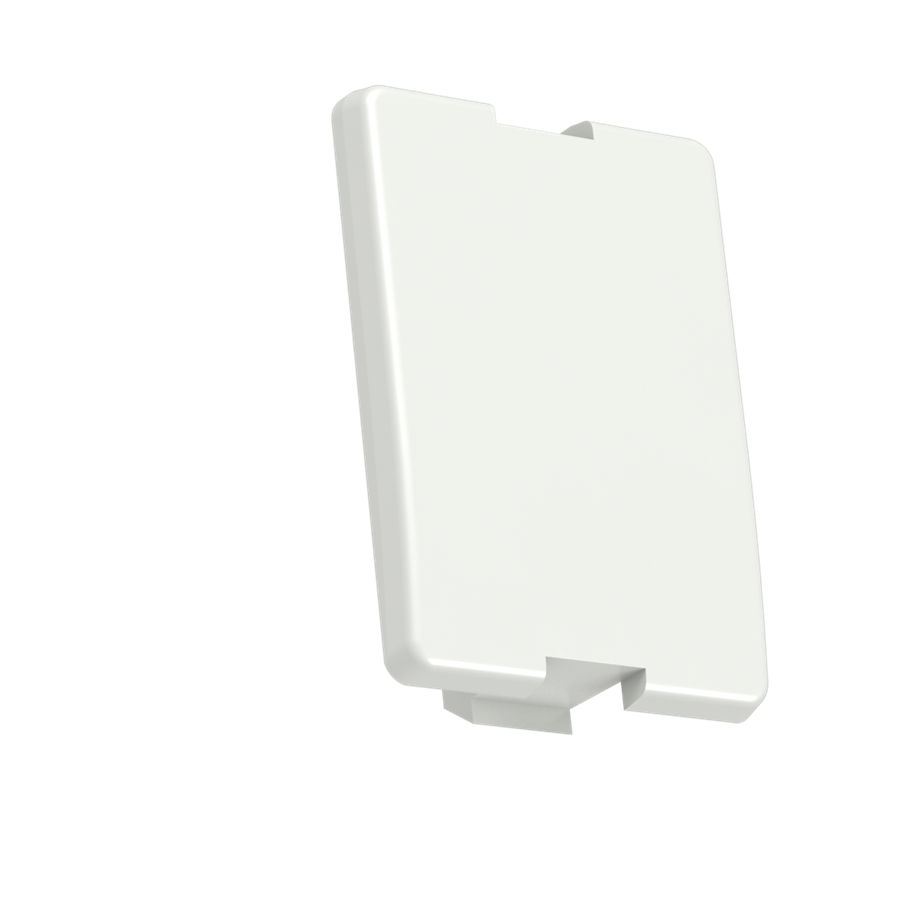

USS-00	Zaślepka dla pozycji w module USS	do eshopu	3D	2461

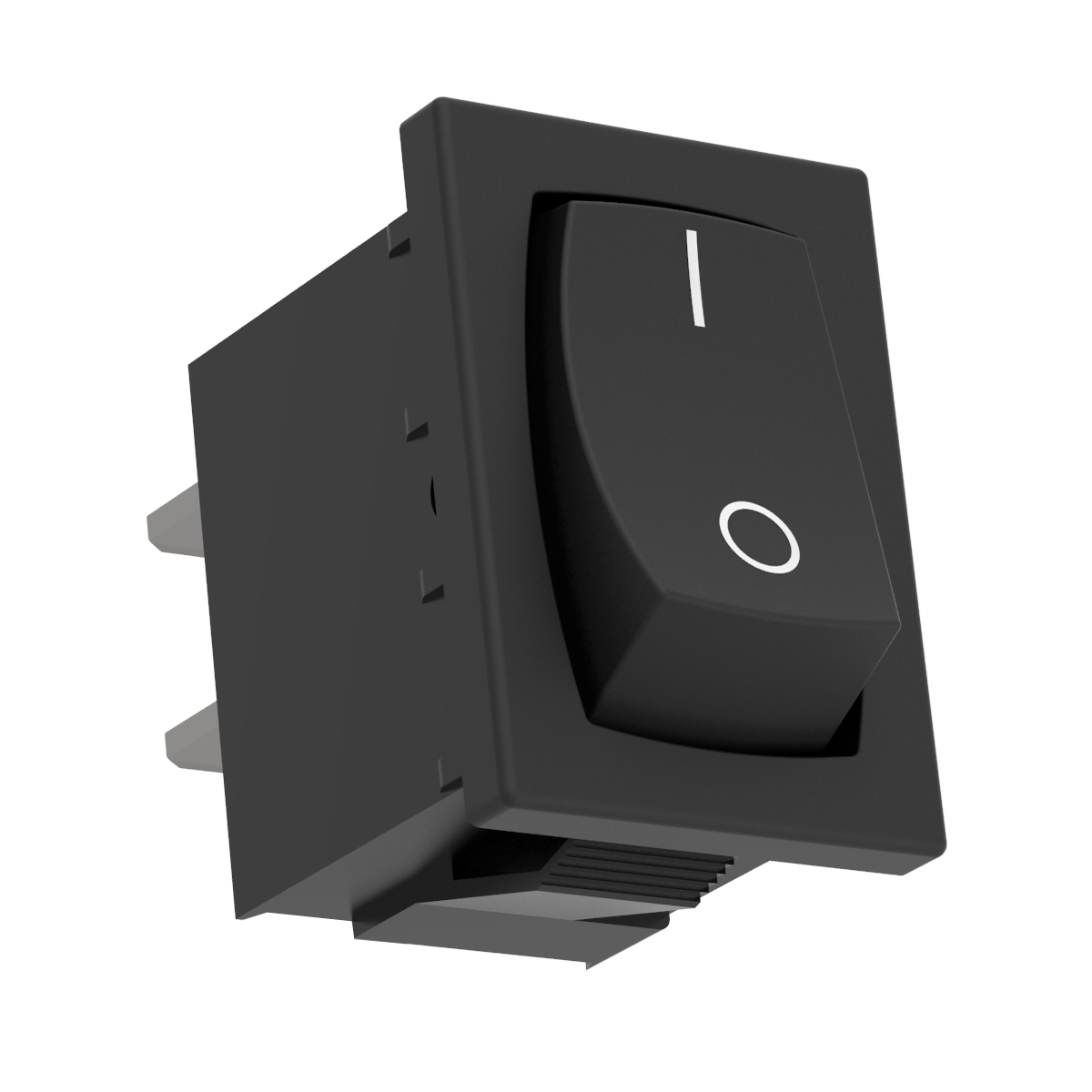

USS-01	Łącznik		do eshopu	3D	2462
USS-02	Przełącznik		do eshopu	3D	2463

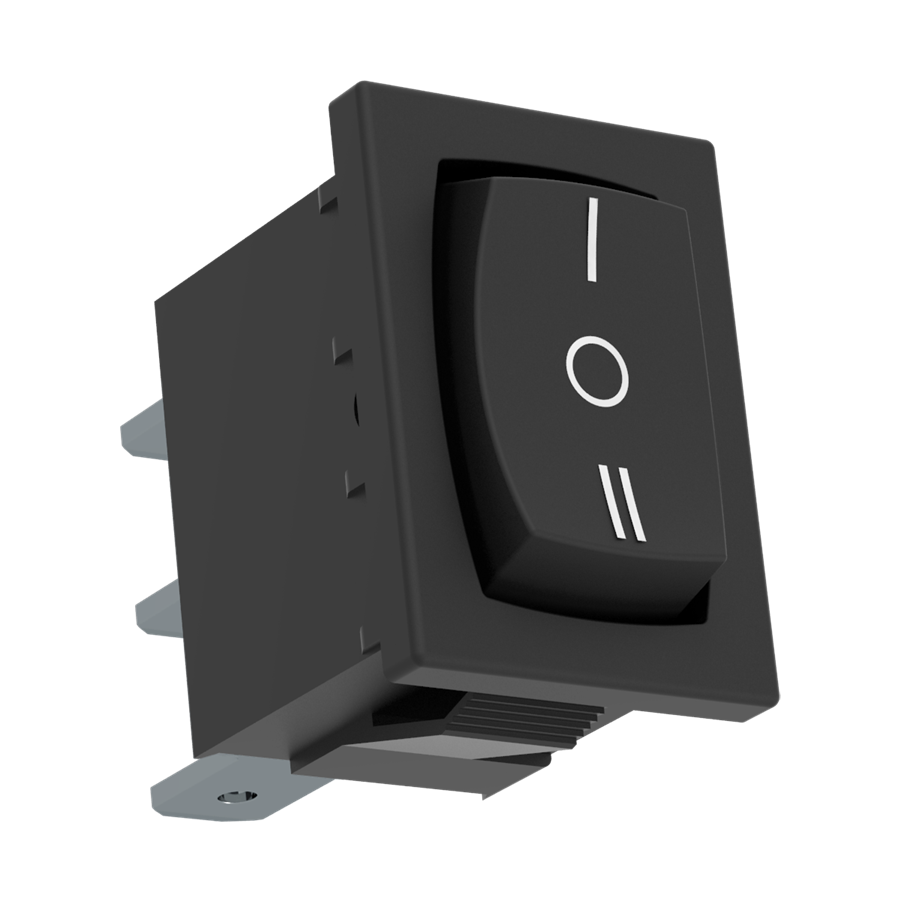

USS-03	Przełącznik z pozycją środkową		do eshopu	3D	2464

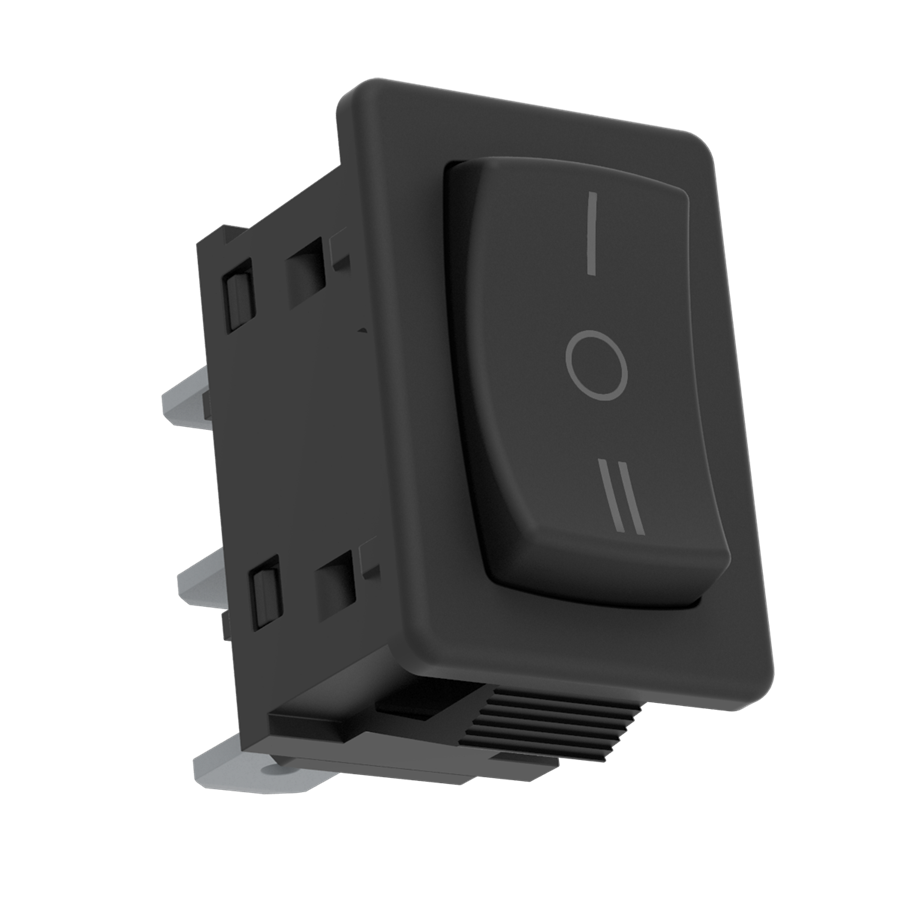

USS-04	Przycisk + łącznik z pozycją środkową		do eshopu	3D	2465
USS-05	Przełącznik przyciskowy z pozycją środkową		do eshopu	3D	2466
USS-06/R	Przycisk zwierny		do eshopu	3D	3637

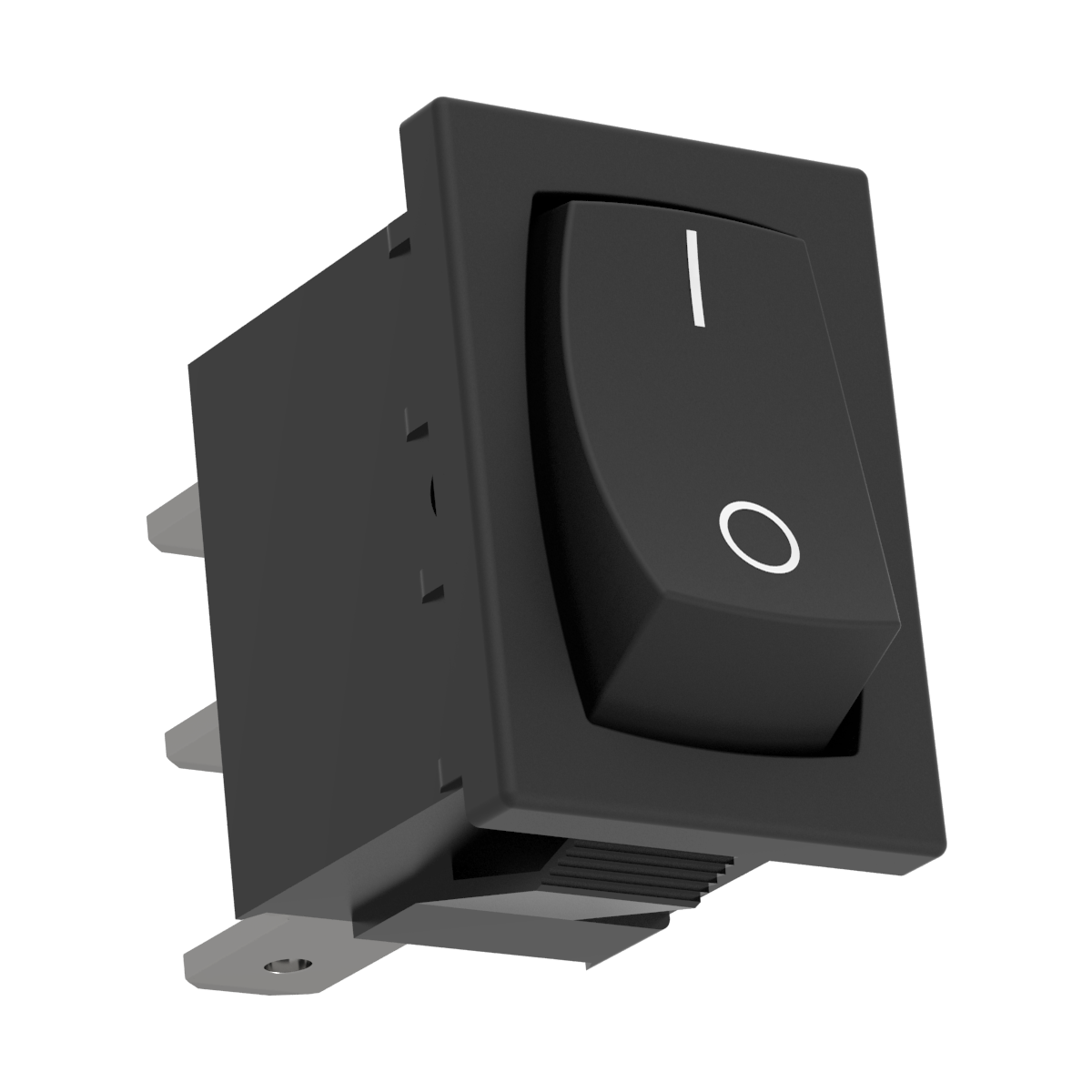

USS-06/S	Przycisk rozwierny		do eshopu	3D	2467
USS-07	Łącznik z sygnalizacją (czerwoną)		do eshopu	3D	2468

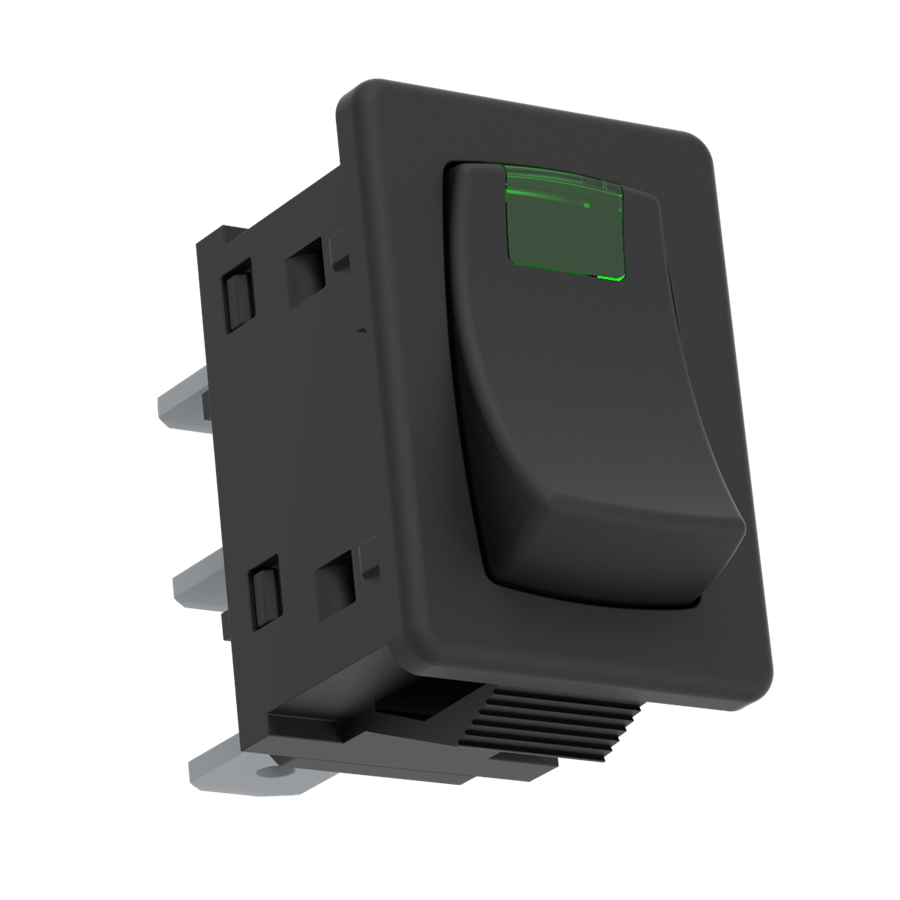

USS-08	Łącznik z sygnalizacją (zieloną)		do eshopu	3D	2469

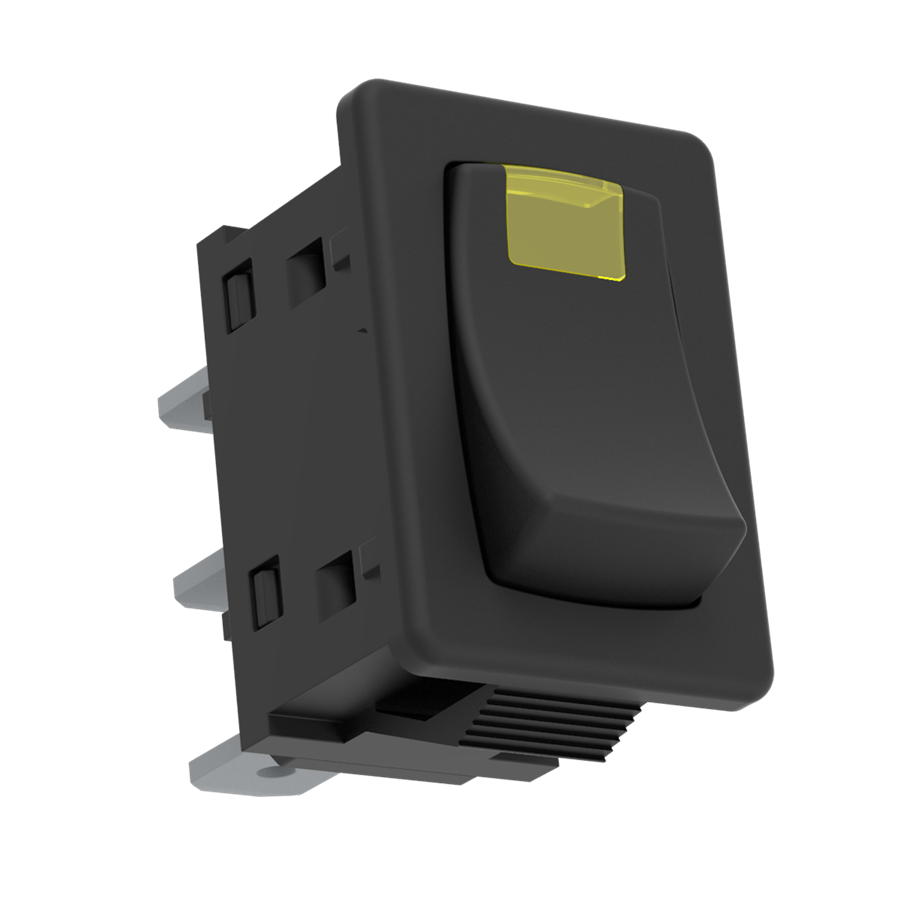

USS-09	Łącznik z sygnalizacją (żółtą)		do eshopu	3D	2470
USS-10	Sygnalizacja - dioda LED (czerwona)		do eshopu	3D	2433

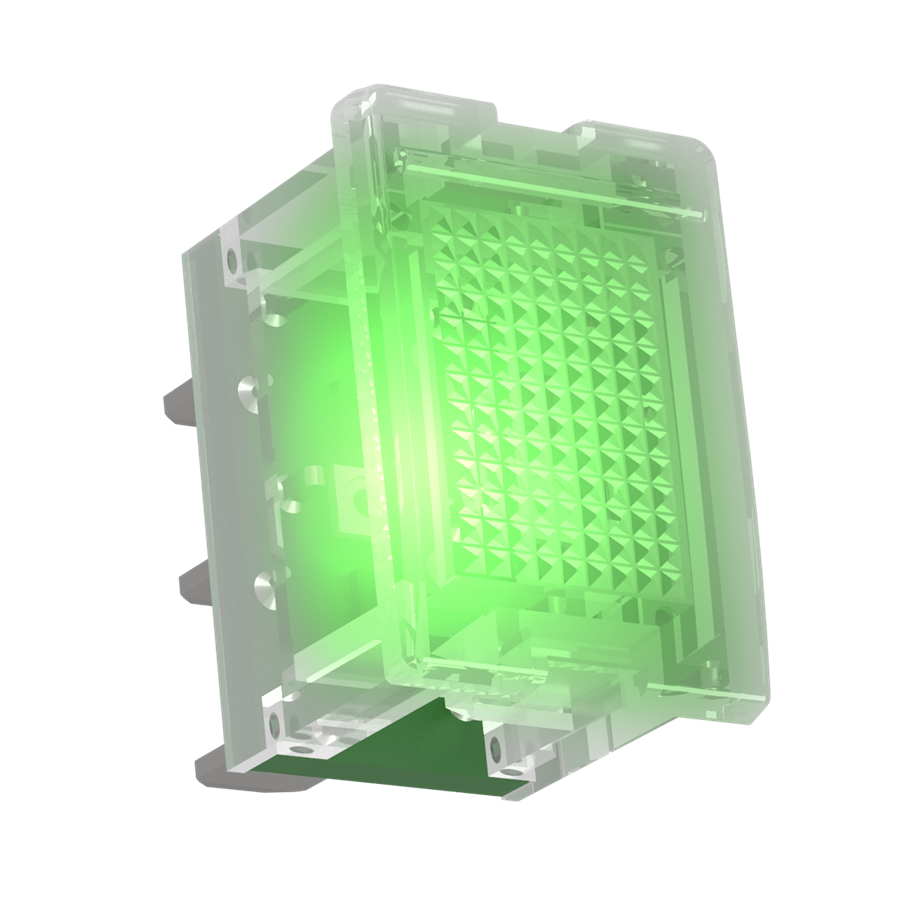

USS-11	Sygnalizacja - dioda LED (zielona)		do eshopu	3D	2434
USS-12	Sygnalizacja - dioda LED (żółta)		do eshopu	3D	2435

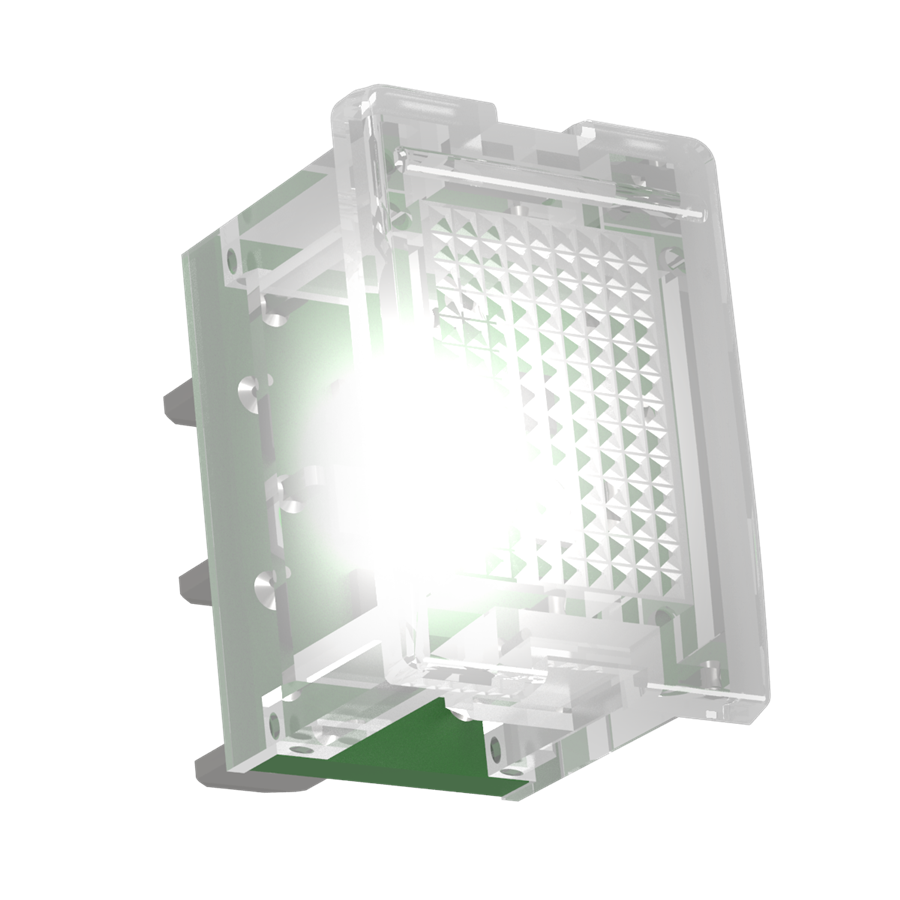

USS-13	Sygnalizacja - dioda LED (biała)		do eshopu	3D	2436
USS-14	Sygnalizacja - migająca dioda LED (czerwona)		do eshopu	3D	2489

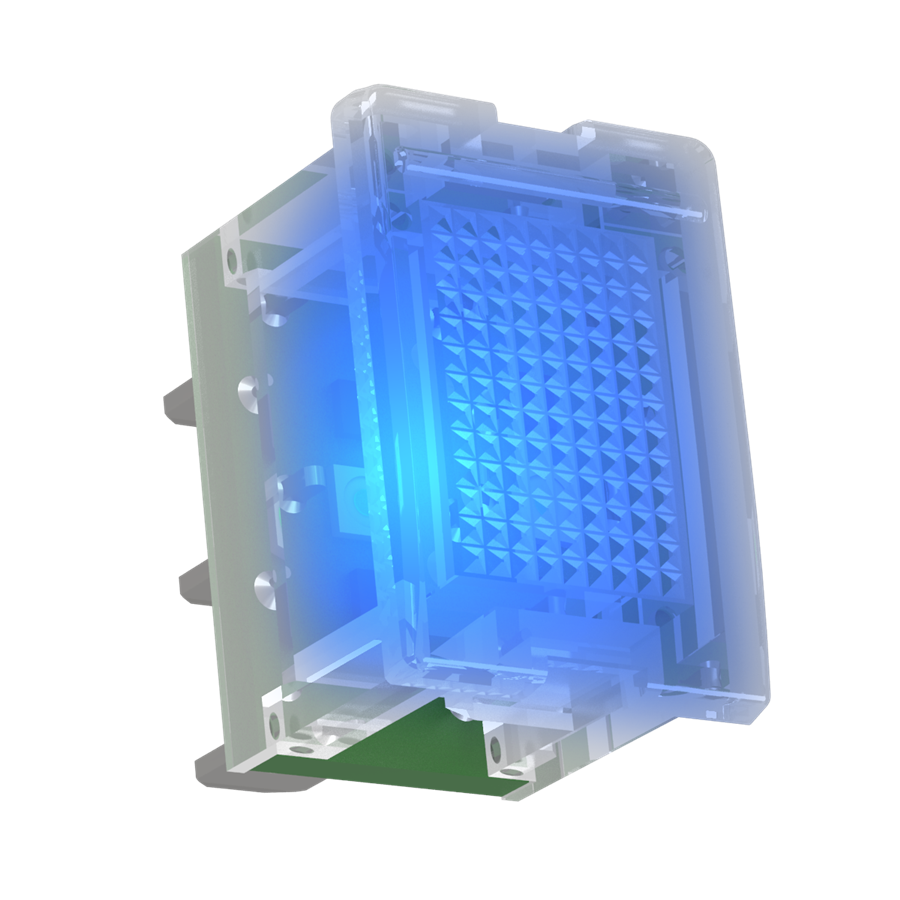

USS-15	Sygnalizacja - dioda LED (niebieska)		do eshopu	3D	2437
