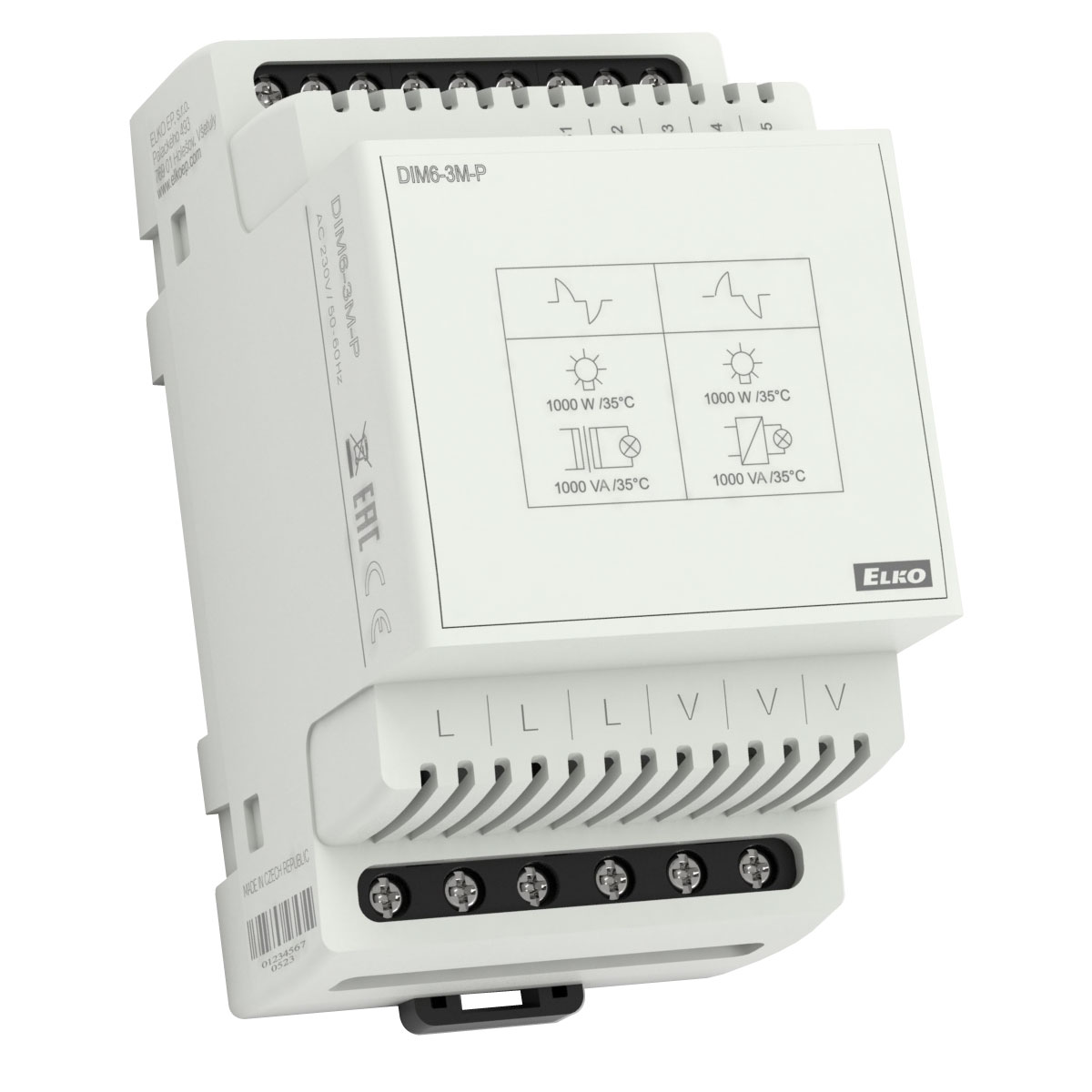

Moduł rozszerzeń mocy
do ściemniacza DIM-6
DIM6-3M-P

wyjście bezstykowe: 2 x MOSFET
maks. moc rozproszona: 6 W

EAN: 8595188139106 | Kod: 3910

OPIS

  • Moduł do podwyższenia mocy, stosować go można tylko z DIM-6.
  • DIM6-3M-P pozwala na podwyższenie mocy obciążenia podłączonego do ściemniacza DIM-6 o 1 000 VA (tzn.: 2 000 VA (DIM-6) + 1 000 VA (DIM6-3M-P) = 3 000 VA).
  • Do DIM-6 można podłączyć aż 8 szt. DIM6-3M-P i kontrolować moc do 10.000 VA (obciążenie musi być podzielone do poszczególnych bloków mocy w taki sposób, aby nie została przekroczona ich moc maks.).
  • Uwaga – urządzenie musi być zabezpieczone przez wyłącznik obwodu odpowiedni do podłączonego obciążenia.
  • W instalacji DIM6-3M-P chłodzony jest naturalnym przepływem powietrza. Jeżeli ograniczony zostanie dostęp powietrza, należy zapewnić chłodzenie za pomocą wentylatora. Znamionowa temperatura pracy wynosi 35°C.
  • W przypadku zainstalowania kilku DIM6-3M-P obok siebie, odległość pomiędzy nimi musi wynosić min. 2 cm.
  • Maks. długość magistrali EB wynosi 1m, podłączenie należy realizować za pomocą przewodu ekranowanego.

DANE TECHNICZNE

  • Obciążenie: maks. 1 000 VA
  • Maks. moc rozproszona:: 6 W
  • Montaż: szyna DIN EN 60715
  • Stopień ochrony obudowy: IP40 od strony panelu przedniego, IP20 zaciski
  • Wymiary: 90 x 52 x 65 mm
  • Waga: 130 g
