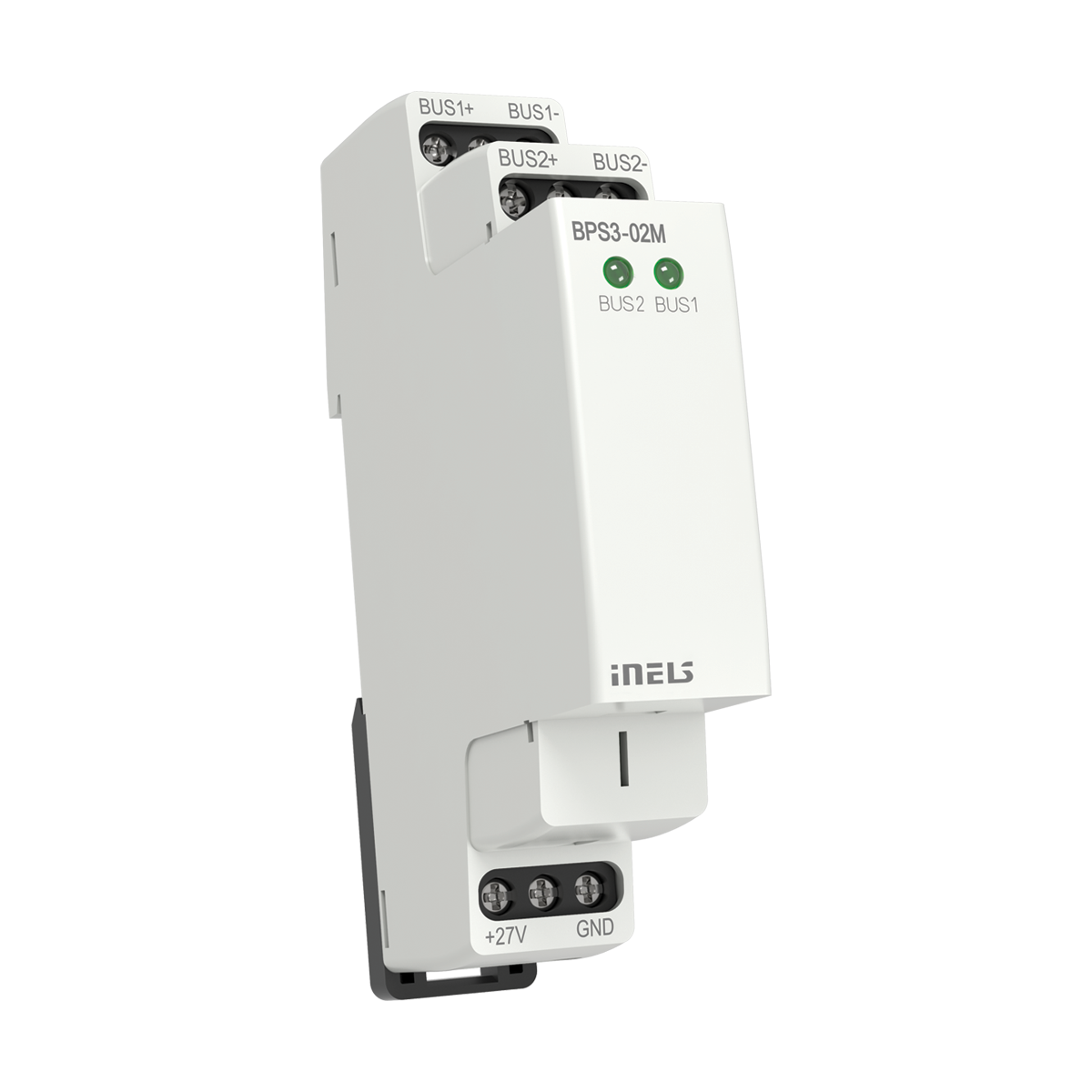

Oddělovač sběrnice od napájecího zdroje
BPS3-02M

Popis

• Jednotky BPS3-01M a BPS3-02M slouží k  impedančnímu oddělení sběrnice BUS od zdroje napájecího napětí.
• Oddělovač sběrnice BPS3-01M nebo BPS3-02M je vyžadován ke každé centrální jednotce typu CU3-01M (02M) a externímu masteru MI3-02M.
• BPS3-01M umožňuje připojení jedné větve sběrnice BUS se zatížením max. 3 A.
• BPS3-02M umožňuje připojení dvou větví sběrnice BUS se zatížením max. 1 A pro každou větev.
• Výstupy jsou opatřeny nadproudovou a přepěťovou ochranou.
• Indikace výstupního napětí výstupů sběrnice BUS diodami LED.
• BPS3-01M, BPS3-02M v provedení 1-MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Maximální zatížitelnost: 2x 1A
• Instalační sběrnice: 2x BUS
• Napájecí napětí / tolerance:  27 V DC, -20 / +10 %
• Indikace stavu napětí na svorkách: 2x zelená LED
• Krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
• Instalace: do rozvaděče na DIN lištu EN 60715
• Rozměry: 90 x 17.6 x 64 mm
• Hmotnost: 85 g
