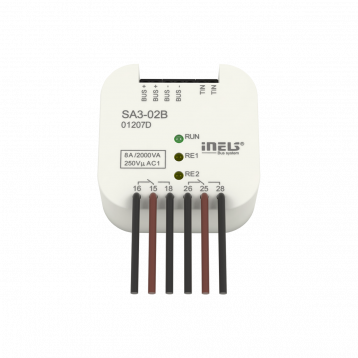

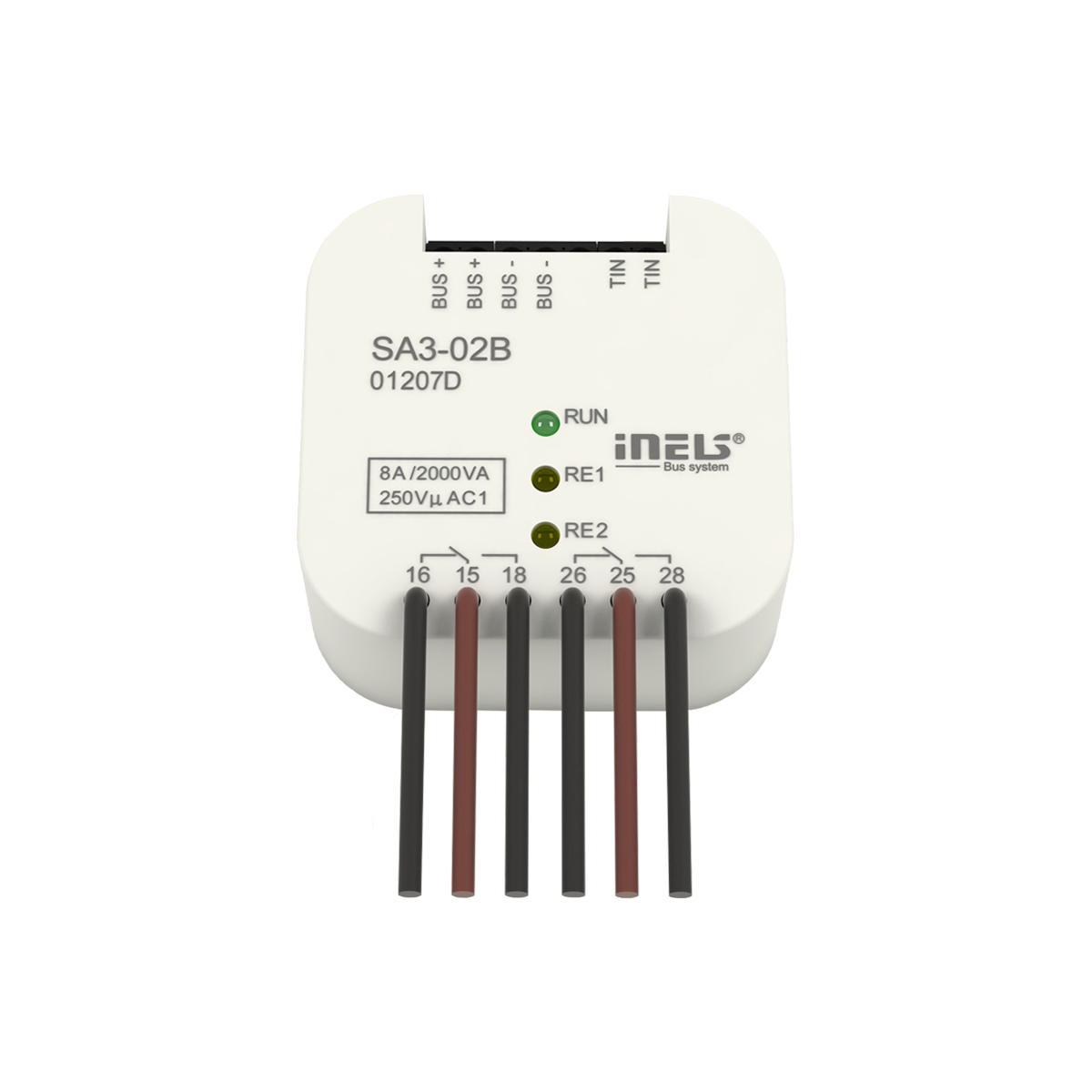

Spínací dvoukanálový aktor SA3-02B

• SA3-01B obsahuje 1 relé se spínacím bezpotenciálovým kontaktem, maximální zatížitelnost kontaktu je 16 A/4000 VA/AC1.
• SA3-02B obsahuje 2 relé s přepínacím bezpotenciálovým kontaktem, maximální zatížitelnost kontaktu je 8 A/2000 VA/AC1.
• Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný.
• Obě relé u aktoru SA3-02B mají samostatně vyvedené vstupní svorky, a proto mohou spínat různé nezávislé potenciály.
• Díky přepínacím kontaktům lze aktor SA3-02B využít pro ovládání jednoho pohonu 230V (např. žaluzie, rolety nebo markýzy), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze na oba výstupy.
• Aktory jsou vybaveny teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství).
• LED diody na předním panelu signalizují stav každého výstupu.
• Spínací aktory SA3 jsou standardně dodávány ve variantě materiálu kontaktu AgSnO2.
• SA3-01B, SA3-02B v provedení B jsou určeny pro montáž do instalační krabice.

Technické parametry

• Měření teploty: ANO, vstup na externí teplotní senzor TC/TZ
• Výstup: 2x přepínací 8A/AC1
• Indikace výstupu: 2x žlutá LED
• Instalační sběrnice: BUS
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Stupeň krytí: IP30
• Instalace: do instalační krabice
• Rozměry: 49 x 49 x 21 mm
• Hmotnost: 50 g
