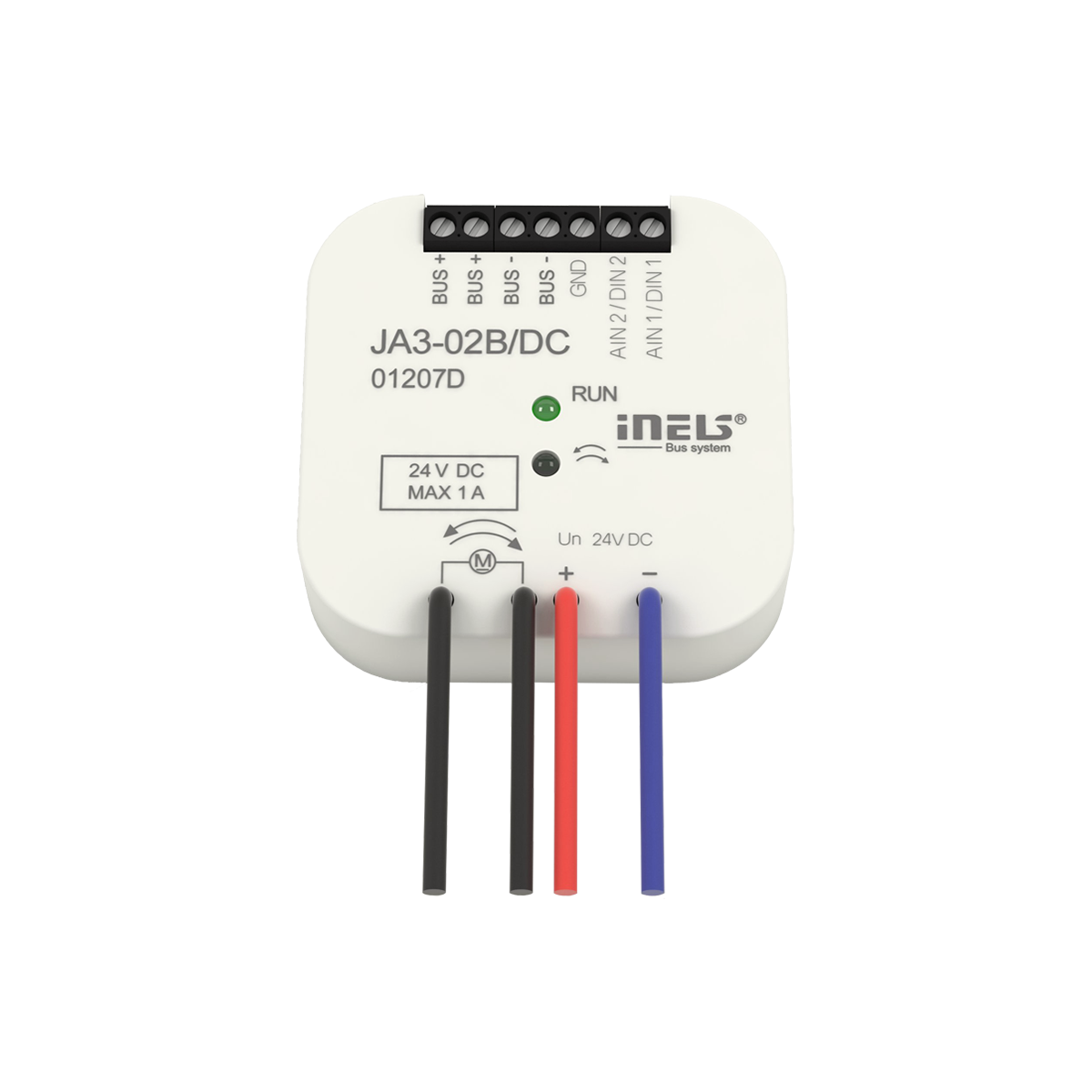

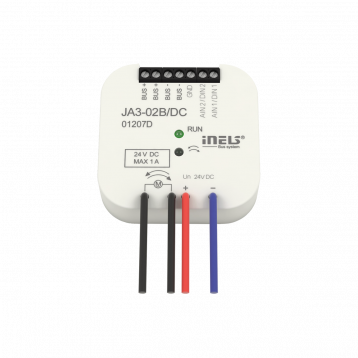

Roletový (žaluziový) aktor JA3-02B/DC

Popis

• JA3-02B/DC je aktor určený pro ovládání pohonů rolet, žaluzií, markýz, garážových vrat, vjezdových bran, apod.
• Ovládá elektrické pohony, které jsou řízeny ve dvou směrech a mají zabudovaný koncový spínač.
• JA3-02B/DC ovládá elektrické pohony s napájecím napětím do 24 V DC, kde je směr otáčení pohonu řízen změnou polarity napětí motoru.
• Jednotka je vybavena teplotní a nadproudovou pojistkou proti přetížení výstupů.
• Stav jednotky indikuje zelená LED dioda RUN na předním panelu:
  - je-li připojeno napájecí napětí (jednotka je napájena prostřednictvím sběrnice BUS), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě.
  - je-li připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici BUS, LED RUN bliká.
• Stav výstupních kontaktů indikuje LED UP/DOWN ( <-/->):
  - jede-li žaluzie/roleta nahoru, (<- ) svítí LED dioda červeně (oranžově).
  - jede-li žaluzie/roleta dolů, (-> ) svítí LED dioda zeleně.
• Aktor je vybaven dvěma analogově digitálními vstupy (AIN / DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů (např. pro připojení dvojitého tlačítka pro lokální ovládání) nebo jednoho externího teplotního senzoru TC/TZ (viz příslušenství).
• JA3-02B/DC v provedení B je určen pro montáž do instalační krabice.

Technické parametry

• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Ztrátový výkon:  max. 1 W
• Indikace stavu jednotky: zelená LED RUN
• Stupeň krytí: IP30
• Instalace: do instalační krabice
• Rozměry: 49 x 49 x 13 mm
• Hmotnost: 32 g
