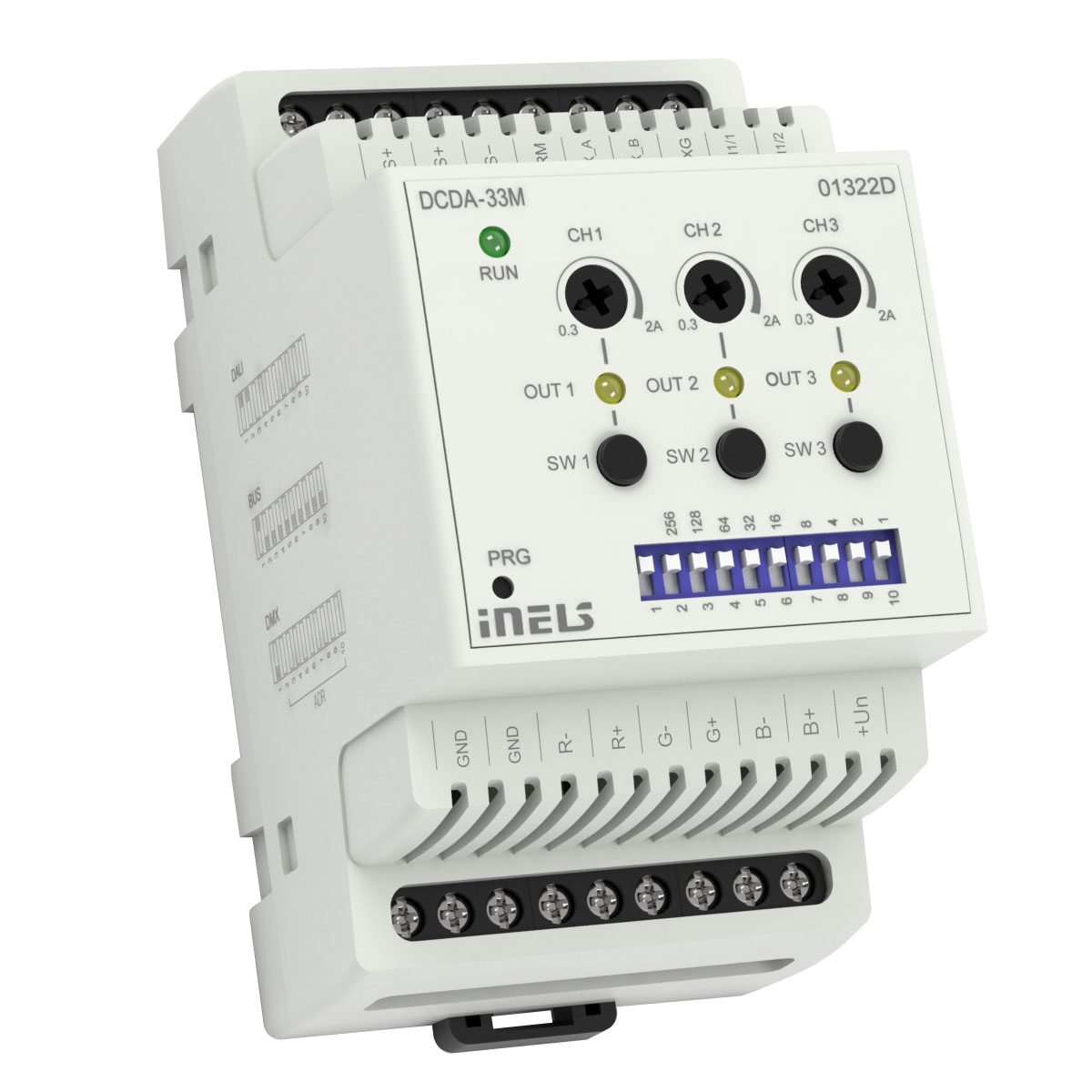

Stmívací tříkanálový aktor pro LED zdroje DCDA-33M

• DCDA-33M je stmívací aktor určený pro stmívání jednobarevných a RGB LED světelných zdrojů, které jsou řízeny proměnným proudem.
• Aktor má 3 nezávislé kanály a každý z výstupních kanálů je samostatně ovladatelný a adresovatelný.
• Aktor DCDA-33M lze ovládat ze sběrnice DALI, BUS nebo DMX.
• Při ovládání aktoru ze sběrnic BUS a DMX může být podporován také čtvrtý virtuální kanál pro ovládání celkového jasu (BUS - přepnutí v iDM3, DMX - přepnutí dlouhým stiskem tlačítka PRG).
• DCDA-33M lze přímo řídit ze systému iNELS, kdy je komunikačním rozhraním instalační sběrnice BUS.
• Pokud je pro ovládání využito komunikační rozhraní DALI nebo DMX, je možné využít master jednotku EMDC-64M.
• Napájecí napětí stmívacího aktoru musí být minimálně o 4 V vyšší než je předpokládané výstupní napětí na zátěži.
• Nastavení komunikačního rozhraní a adresy aktoru se provádí pomocí DIP přepínačů:
  a) přepínač č. 1
    - v horní poloze určuje DALI nebo BUS
    - v dolní poloze určuje DMX
  b) přepínač č. 2 (v případě že přepínač č. 1 je v horní poloze)
    - v horní poloze určuje DALI
    - v dolní poloze určuje BUS
• Pomocí ovládacích tlačítek na předním panelu lze manuálně ovládat daný výstup.
• Vstupní obvody komunikačních rozhraní jsou opticky odděleny od napájecího napětí připojených světelných zdrojů a jednotka je tedy odolná vůči elektromagnetickému rušení.
• DCDA-33M v provedení 3-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.
