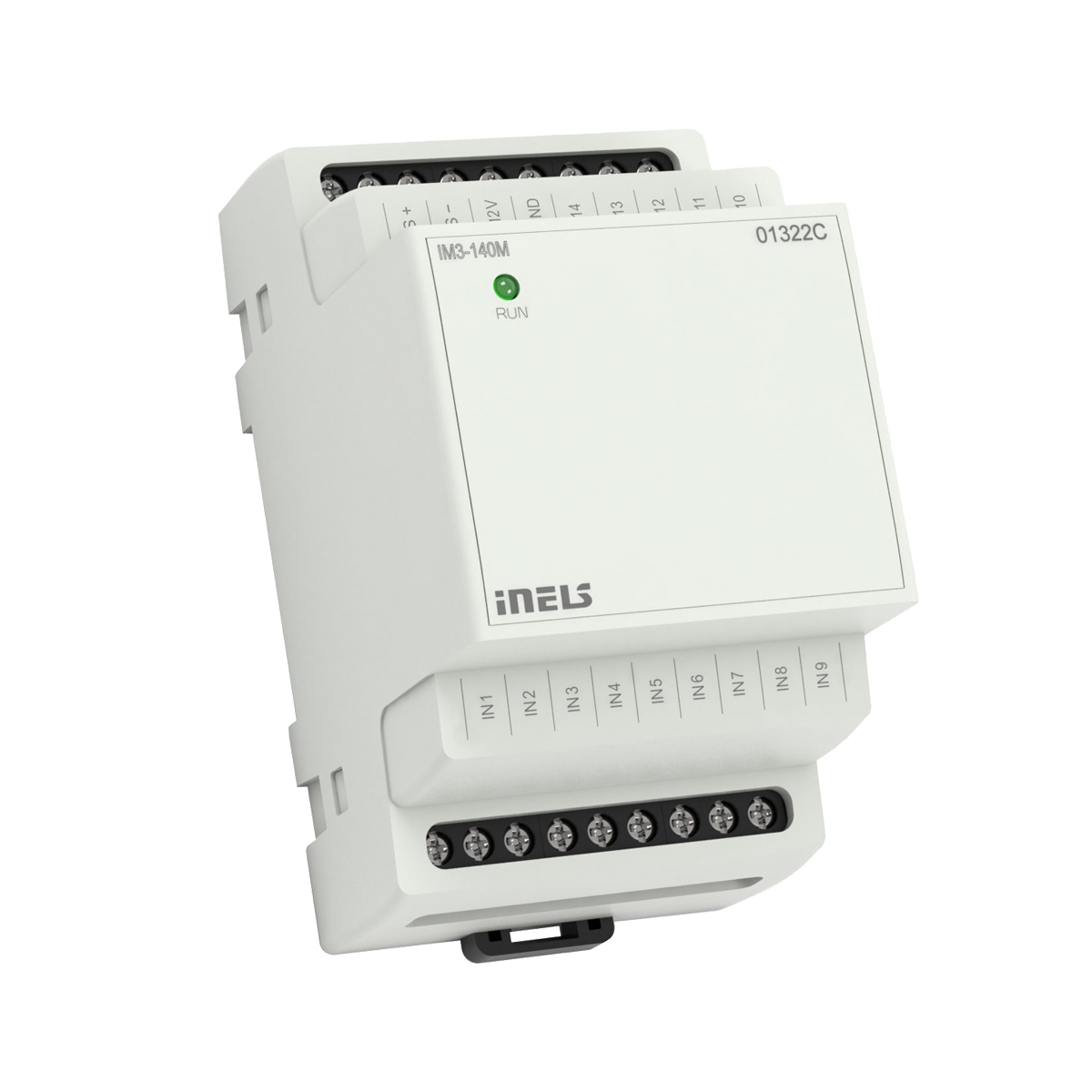

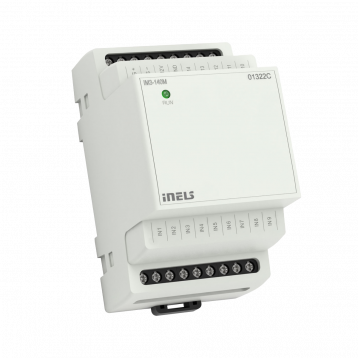

Čtrnáctikanálová jednotka binárních vstupů IM3-140M

Popis

• Vstupy IN1 - IN7 lze použít i jako vyvážené.
• Kontakty externích zařízení, připojených na vstupy jednotky, mohou být spínací nebo rozpínací - výsledně jsou parametry vstupů konfigurovány
  v software iDM3.
• V rámci interní EZS konfi gurovatelné v softwaru iDM3 musí být vstupy nastaveny jako vyvážené nebo dvojitě vyvážené.
• Jednotka generuje napájecí napětí 12 V DC / 150 mA pro napájení externích detektorů EZS, takže lze napájet PIR detektory, požární, plynové detektory a jiné.
• Aktivním využíváním výstupu 12 V DC pro napájení detektorů se zvyšuje jmenovitý odběr jednotky ze sběrnice BUS.
• Jednotku lze využít pro čítání pulsů z měřičů energií s pulsním výstupem.
• IM3-140M v provedení 3-MODUL je určena pro montáž do rozvaděče, na DIN lištu EN60715.

Technické parametry

• Vstup: 14x spínací nebo rozpínací proti GND (-) IN1 - IN7 - možnost vyvážení
• Instalační sběrnice: BUS
• Indikace stavu jednotky: zelená LED RUN
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
• Instalace: do rozvaděče na DIN lištu EN 60715
• Rozměry: 90 x 52 x 65 mm
• Hmotnost: 104 g
